1、选择题  一个负电荷从电场中的A点由静止释放，仅在电场力作用下沿电场线由A点运动到B点，它运动的v－t图象如甲图所示。则A、B两点所在区域的电场线分布情况可能是乙图中的哪一个？
甲                                   乙

2、计算题  （12分）长为L的平行金属板，板门形成匀强电场，一个带电为＋q、质量为m的带电粒子（不计重力），以初速v0紧贴上板垂直于电场线方向射入该电场，刚好从下板边缘射出，末速度恰与下板成30°，如图所示．

求：（1）粒子离开电场时速度的大小V．
（2）匀强电场的场强．
（3）两板间的距离d．

3、填空题  雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是______________种电荷，云层所带的电荷是因______________而获得的。

4、计算题  如图所示，在矩形ABCD内对角线BD以上的区域存在平行于AD向下的匀强电场，对角线BD以下的区域存在垂直于纸面的匀强磁场（图中未标出），矩形AD边长L，AB边长为L。一个质量为m、电荷量为+q的带电粒子（不计重力）以初速度v0，从P处垂直对角线BD进入磁场，并从DC边上的Q点垂直于DC离开磁场，试求：
（1）带电粒子经过P点时速度的大小和方向；
（2）电场强度与磁感应强度的大小；
（3）带电粒子从A点进入到离开磁场的运动时间。

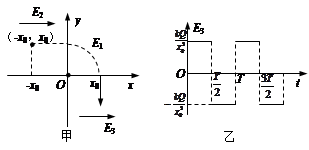

5、计算题  在如图甲所示的平面坐标系内，有三个不同的静电场：第一象限内有电荷量为Q的点电荷在O点产生的电场E1，第二象限内有水平向右的匀强电场E2，第四象限内有方向水平、大小按图乙变化的电场E3，E3以水平向右为正方向，变化周期。一质量为m，电荷量为+q的离子从（-x0，x0）点由静止释放，进入第一象限后恰能绕O点做圆周运动。以离子经过x轴时为计时起点，已知静电力常量为k，不计离子重力。求：

（1）离子刚进入第四象限时的速度；
（2）E2的大小；
（3）当t=时，离子的速度；
（4）当t=nT时，离子的坐标。
