1、选择题如图甲所示，正三角形导线框abc放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示，t=0时刻，磁感应强度的方向垂直纸面向里。图丙中能表示线框的ab边受到的磁场力F随时间t的变化关系的是（力的方向规定向左为正方向）

[? ]
A、
B、
C、
D、

2、选择题水平放置的U形光滑金属导轨上放置一金属棒ab，甲图中的矩形区域内存在一有界匀强磁场，规定垂直纸面向里为磁场正方向．现使该磁场按乙图所示的规律变化，则下列判断正确的是（　　）
A．ab棒中将产生从a到b方向的电流，同时ab棒将在导轨上向右滑动
B．ab棒中将产生从a到b方向的电流，同时ab棒将在导轨上向左滑动
C．ab棒中将产生从b到a方向的电流，ab棒将在导轨上先向右、再向左滑动
D．ab棒中将产生从a到b方向的电流，ab棒不会在导轨上滑动

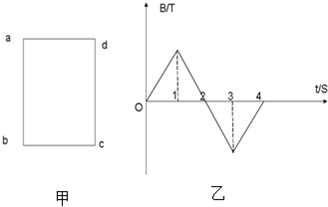

3、选择题矩形导线框abcd放在磁场中，在外力控制下处于静止状态，如图（甲）所示．磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图象如图（乙）所示．t=0时刻，磁感应强度的方向垂直导线框平面向里，在0～4s时间内，导线框ab边所受安培力随时间变化的图象（规定以向左为安培力正方向）可能是下列选项中的（　　）
A．
91考试网
B．

C．

D．

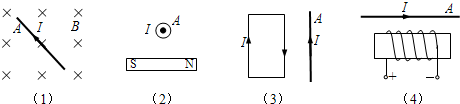

4、简答题画出下列各图中通电直导线A受到的安培力的方向（或做必要文字说明）．
91考试网

5、选择题通电直导线A与圆形通电导线环B固定放置在同一水平面上，通有如图所示的电流时，通电直导线A受到方向为?的安培力作用.当A、B中电流大小保持不变，但同时改变方向时，通电直导线A所受到的安培力方向为?
