1、选择题如图所示，开关S接通后，将滑动变阻器的滑动片P向a端移动时，各电表的示数变化情况是

[? ]
A.V1减小，V2减小，A1增大，A2增大
B.V1增大，V2增大，A1减小，A2减小
C.V1减小，V2增大，A1减小，A2增大
D.V1增大，V2减小，A1增大，A2减小

2、选择题在建筑物顶部装有竖直的避雷针、当带正电的云层接近避雷针并放电时，避雷针中（?）
A．不会形成电流
B．会形成电流，方向向上
C．会形成电流，方向向下
D．会形成电流，方向不定

3、选择题如图所示，虚线框内是磁感应强度为B的匀强磁场，导线框的三条竖直边的电阻均为r，长均为L，两横边电阻不计，线框平面与磁场方向垂直．当导线框以恒定速度v水平向右运动，ab边进入磁场时，ab两端的电势差为U1，当cd边进入磁场时，ab两端的电势差为U2，则（　　）
A．U1=BLv
B．U1=

1
3

BLv
C．U2=BLv
D．U2=

2
3

BLv

4、选择题如图是一火警报警电路的示意图．其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（　　）
A．I变大，U变小
B．I变小，U变大
C．I变大，U变大
D．I变小，U变小

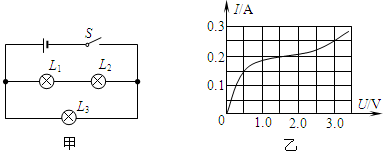

5、选择题在如图甲所示的电路中，电源电动势为3.0V，内阻可忽略不计，L1、L2、L3为3个特殊材料制成的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所乙所示．当开关S闭合后（　　）
A．L3两端的电压为L1的2倍
B．通过L3的电流为L2的2倍
C．L1的电阻为7.5Ω
D．L3的电阻为12Ω
