1、选择题  右图所示的是一个理想变压器的示意图，S为单刀双掷开关，P是滑动变阻器R的滑动触头，U1为加在原线圈两端的交流电压，I1为原线圈中的电流，下列说法正确的是（?）

A．若保持P的位置及U1不变，S由a合到b处时，I1增大
B．若保持P的位置及U1不变，S由b合到a处时，R消耗的功率变小
C．若保持U1不变，S置于b处，将P向上滑动时，I1减小
D．若保持P的位置不变，S由b合到a处时，U1增大，I1减小

参考答案：ABC

本题解析：保持P的位置及U1不变，S由a合到b处时，原线圈匝数减小，U2变大，R消耗的功率变大，根据U1I1=U2I2=PR知，I1增大；P的位置及U1不变，S由b合到a处时，原线圈匝数变大，U2变小，R消耗的功率变小；保持U1不变，S置于b处，将P向上滑动，R变大，U2不变，R消耗的功率变小，I1减小；保持P的位置不变，S由b合到a处时，U1不变，原线圈匝数变大，U2变小，R消耗的功率变小，I1减小.所以A、B、C正确，D错.

本题难度：简单

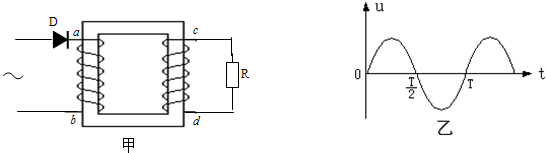

2、选择题  如图甲所示，在变压器的输入端串接上一只整流二极管D，在变压器输入端加上如图乙所示的交变电压u1=Umsinωt，设t=0时刻为a“+”、b“-”，则副线圈输出的电压的波形（设c端电势高于d端电势时的电压为正）是下图中的（　　）

A．

B．

C．

D．

参考答案：在前T4的时间内，原线圈的电压为正，且在增大，所以有电流通过二极管，并且在增大，在副线圈中，由于电磁感应副线圈会产生感应电动势阻碍磁通量的增加，再有右手螺旋定则可得此时c端电势高于d端电势，感应电动势为正；
在T4-T时间内，原线圈的电压为正，且在减小，所以有电流通过二极管，并且在减小，在副线圈中，由于电磁感应副线圈会产生感应电动势阻碍磁通量的减小，再有右手螺旋定则可得此时c端电势低于于d端电势，感应电动势为负；所以B正确．
故选B．

本题解析：

本题难度：一般

3、选择题  如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为u=20sin100πt V，氖泡在两端电压达到100V时开始发光。下列说法中正确的有

[? ]
A．开关接通后，氖泡的发光频率为100 Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变

参考答案：AB

本题解析：

本题难度：一般

4、选择题  如图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电，已知输电线的总电阻R=10Ω，降压变压器T1的原、副线圈匝数之比为4：1，副线圈与用电器R0组成闭合电路．若r真、r真均为理想变压器，T2的副线圈两端电压u=220
