1、选择题  如图所示，电源电动势为E，内阻为r，定值电阻为R，滑动变阻器为R"。由于滑动变阻器d、e之间的某一位置发生了断路，当滑动变阻器的滑片P分别置于a、b、c、d、e( a、b、c、d、e间距相等，a、e为滑动变阻器的两个端点)位置时，电压表的读数如下表所示，则下表中的值为
?
[? ]
A.0.21?
B.0.42?
C.0.56?
D.0.14

2、选择题  在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是

[? ]

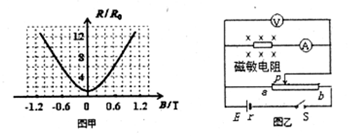

3、选择题   2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家，某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化曲线如图所示，其中R、Ro分别表示有、无磁场时磁敏电阻的阻值。为研究其磁敏特性设计了图乙所示电路．关于这个图探究实验，下列说法中正确的是

A．闭合开关S，图乙中只增加磁感应强度的大小时，电压表的示数增大
B．闭合开关S，图乙中只改变磁场方向，电压表的示数减小
C．闭合开关S，图乙中只增加磁感应强度的大小时，流过ap段的电流可能减小
D．闭合开关S，图乙中只增加磁感应强度的大小时，电源的输出功率可能增大

4、选择题  如图所示是常用在电子手表和小型仪表中的锌汞电池，它的电动势约为1.2V，这表示 (　　)

A．电路通过1C的电荷量，电源把1.2J其他形式能转化为电能
B．电源在每秒内把1.2J其他形式能转化为电能
C．该电源比电动势为1.5V的干电池做功少
D．该电源与电动势为1.5V的干电池相比，通过1C电荷量时转化为电能少

5、选择题  如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（　　）
A．电压表读数减小
B．电流表读数减小
C．质点P将向上运动
D．R3上消耗的功率逐渐增大
