1、简答题  某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图甲所示的电路．实验中得出了如下一组数据：

2、其他  如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：
?
为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化。请用实验代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路。

3、实验题  （8分）某同学在研究标有“3V，0.3A”字样的小灯泡的伏安特性曲线的实验中得到一组U和I的数据：

（1）在方框内画出实验电路图；

（2）在方格纸内画出I-U图线；

（3）根据I-U图线分析可以看出，当通过小灯泡的电流逐渐增大时，灯丝电阻的变化情况是?；小灯泡工作电压为3V时，测得实际电功率为_____________W。?

4、填空题  （6分）一多用电表的电阻档有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为使测量值更准确，应换到__________档；如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_________________________。

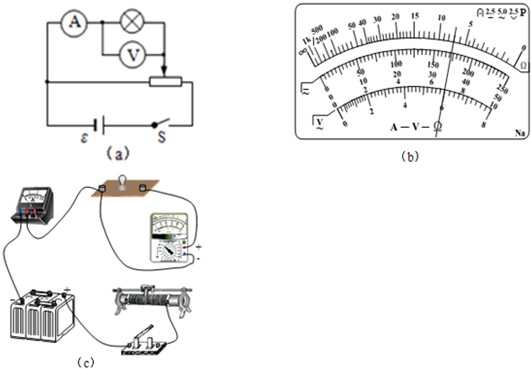

5、简答题  在“描绘小灯泡的伏安特性曲线”实验中，电路图如图（a）所示，所用器材有：小灯泡（2.5V，0.6W）、滑动变阻器、多用表、电流表、蓄电池、电键、导线若干．
（1）粗测小灯泡的电阻，应选用多用表的______倍率（选填“×1”、“×10”、或“×100”），正确操作后，多用表的示数如图（b）所示，结果为______Ω．
（2）实验中使用多用表测电压，请根据图（a）的电路图在图（c）中将实物图补充完整．
