高考物理知识大全《闭合电路的欧姆定律》高频试题巩固（2017年最新版）(七)

2017-07-17 08:16:24 来源:91考试网作者:www.91exam.org 【大中小】

微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G!

1、选择题在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后（）

A．通过L1的电流为L2的电流2倍
B．L2的电阻为7.5Ω
C．L1消耗的电功率为0.30W
D．L1的电阻为15Ω

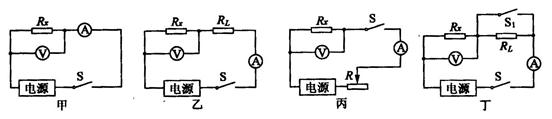

2、计算题在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻RL(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干。实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法。甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图4-15)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验。依据实验方案回答：

图4-15

（1）实验中测得下表所示数据，该方案是?小组的；
（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换?；
（3）上述四个实验方案最佳的是?小组。

3、选择题如图所示，电路中白炽灯A、B不亮，但电路中只有一处断开，今用电压表测得：Uab=0，Uac=0V，Ubd=6V，则可知（　　）
A．B灯断路
B．A灯断路
C．R断路
D．电源断路

4、选择题金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U－I图线的是（?）

5、填空题某电池电动势为1.5V，如果不考虑它内部的电阻，当把它的两极与150Ω的电阻连在一起时，16秒内有?C的电荷定向移动通过电阻的横截面。
