1、实验题  在用伏安法测量一个定值电阻阻值的实验中提供了如下器材：
①待测电阻RX，(约100Ω)；
②直流毫安表(量程0～20mA，内阻约50Ω)；
③直流电压表(量程0～3V，内阻约5kΩ)；
④直流电源(输出电压3V，内阻可不计)；
⑤滑动变阻器(阻值范围0～15Ω，允许最大电流lA)；
⑥电键一个，导线若干条。
实验要求最大限度的减小误差，则毫安表的连接应选择?(填“内接”或“外接”)
的连接方式；滑动变阻器的连接应选择?(填“限流”或“分压”)的连接方式。

2、实验题  在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选用：
A电压表量程为15V ，B 电压表量程为3V ,
A 变阻器为（20Ω，3A ） B 变阻器为（500Ω，0.2A ） ．
（1）电压表应该选______（填A或B），这是因为_____? ___?。
（2）变阻器应选?（填A或B）， 这是因为?_________?____。

3、计算题  在研究电磁感应的实验中


(1)一位学生将电流表、电池、电阻和电键连接成如图(1)所示电路，接通电键，看到电流表指针偏向正接线柱一侧．这样做的目的是_______________________．
(2)这位学生又把电流表及原、副线圈A和B、电池、电键连接成如图(2)所示电路．
①当接通电键时，或接通电键后将线圈A插入线圈B的过程中，看到电流表的指针都偏向正接线柱一侧．试在图中标出线圈A中电流I的方向，线圈B中电流I1的方向．比较I和I1的方向，可得出的实验结论是________________________________________________．
②当断开电键时，或将线圈A从线圈B中拔出的过程中，发现电流表的指针都偏向负接线柱一侧，试在图中标出线圈B中电流I2的方向，比较I和I2的方向，可得出的实验结论是：___________________________________
_________________________________．
?

4、实验题  （10分）某实验小组利用如图1所示的电路做“测量电池的电动势和内电阻”的实验。
（1）请你根据电路图，在图2所示的实物图上连线。
（2）该小组利用测量出来的几组电压和电流值画出了U—I图线如图3。根据图线求出电源的电动势E=__________，电源的内电阻r=___________。

（3）另一实验小组也做了“测量电池的电动势和内电阻”的实验，他们在实验室里找到了以下器材：
A．一节待测的干电池
B．电流表A1（满偏电流3mA，内阻RA1=10Ω）
C．电流表A2（0～0.6A，内阻RA2=0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．定值电阻R0（1190Ω）
F．开关和导线若干
某同学发现上述器材中虽然没有电压表，但提供了两块电流表，于是他设计了如图4所示的电路，并进行实验。该同学测出几组电流表A1、A2的数据I1、I2，利用测出的数据画出I1－I2图像，则由图像可得被测干电池的电动势E=________V，内电阻r=________Ω。
?

5、实验题  （9分）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3V? 1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：
A．直流电源3V（内阻可不计）? B．直流电流表0～600mA（内阻约0.5Ω）? C．直流电压表0～3V（内阻约3kΩ）? D．滑动变阻器（10Ω，1A）
E．滑动变阻器（1kΩ，300mA）? F 开关、导线若干
（1）本实验中滑动变阻器选用?（填 “D” 或 “E ” ）

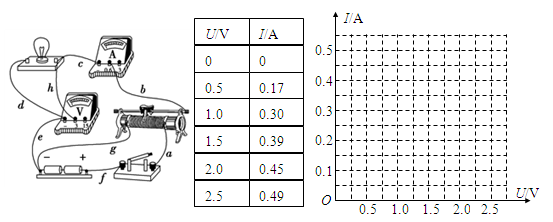

（2）某同学用导线a、b、c、d、e、f、g和h连接的电路如下图所示，电路中所有元器件都是完好的，且电压表和电流表已调零。闭合开关后发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则可确定断路的导线是?；若电压表示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线是?；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表示数不能调为零，则断路的导线是?。
（3）下表中的各组数据是该同学在实验中测得的，根据表格中的数据在如图所示的方格纸上作出该灯泡的伏安特性曲线。

（4）如图所示，将两个这样的灯泡并联后再与5Ω的定值电阻R0串联，接在电压恒定为4V的电路上，每个灯泡的实际功率为?w（结果保留两位有效数字）。
