1、选择题  如图所示的电场线，可能是下列哪种情况产生的

[? ]
A．单个正点电荷
B．单个负点电荷
C．等量同种点电荷
D．等量异种点电荷

参考答案：C

本题解析：

本题难度：简单

2、简答题  如图匀强电场E方向与水平方向成30°角，电场在空间范围很大．在电场中有一个带电小球，质量为m，被细线系着．小球静止时细线恰沿水平方向，小球静止时离地面高为h．烧断系小球的细线，经t秒再撤去电场，小球最后落到地面上．问

(1)小球所带电荷量是多少?
(2)小球落地点距静止位置的水平距离是多少?

参考答案：（1）??（2）

本题解析：
：

本题难度：简单

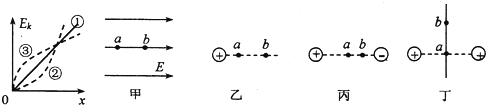

3、选择题  有一个正检验电荷仅受电场力作用，分别从电场中的a点由静止释放，动能Ek随位移x变化的关系图象如图中的①②③图线所示，其中图线①是直线．图中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场（a，b位于两点电荷连线上，且a位于连线的中点），丁是等量正点电荷形成的电场（a，b位于两点电荷连线的中垂线上，且a位于连线的中点），下列说法正确的是（　　）

A．检验电荷在甲图所示电场中从a由静止释放，沿直线运动到b点，对应的图线可能是①
B．检验电荷在乙图所示电场中从a由静止释放，沿直线运动到b点，对应的图线可能是②
C．检验电荷在丙图所示电场中从a由静止释放，沿直线运动到b点，对应的图线可能是②
D．检验电荷在丁图所示电场中从a由静止释放，沿直线运动到b点，对应的图线可能是③

参考答案：A、甲图中电场为匀强电场，电场力做功W=EqS，因E、q均保持不变，故电场力做功与S成正比，故对应的图线可能是①，故A正确；
B、乙图中从a到b时电场减小，故电场力做的功越来越小，即动能的增量应是减小的，故图象应为③，故B错误；
C、丙图中为两异种电荷，a为中间，故从a到b时，电场强度增大，故电场力做功也将增大，故动能的增量增大，故应为②，故C正确；
D、丁图中a处场强最小，而不能明确b的位置，故从a到b时场强可能一直增大，也可能先增大再减小，若场强一直增大，则做功越来越快，图象应为②；故D错误；
故选A．

本题解析：

本题难度：简单

4、简答题  半径为R的光滑绝缘半球槽处在水平向右的匀强电场中，一质量为m的带电小球从槽的右端A处（与球心等 高）无初速度沿轨道滑下，滑到最低点B时，球对轨道的压力为2mg．求：
（1）小球从A到B的过程中电场力做的功及电场力的大小；
（2）带电小球在滑动过程中的最大速度．

参考答案：（1）设小球运动到最低位置B时速度为v，此时N-mg=v2R…①


由题意，N=2mg
解得：v=

本题解析：

本题难度：一般

5、选择题  如图所示，a、b、c是一负点电荷产生的电场中的一条电场线上的三个点，电场线的方向由a到c，用Ea、Eb、Ec表示a、b、c三点的电场强度，可以判断（　　）
A．Ea＞Eb＞Ec
B．Ea＜Eb＜Ec
C．Ea=Eb=Ec
D．无法判断
