高考物理高频考点《电阻和欧姆定律》试题巩固（2017年最新版）(六) 2017-07-27 11:36:46 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图所示，每个电阻的阻值都是2欧，安培表内阻不计，在B、C间加6V电压时，安培表的示数是 A.0A            B.1A             C.2A             D.3A     参考答案：B 本题解析：等效电路如图，则并联部分电阻为0.5R，则电阻为R+0.5R=1.5R=3Ω,则干路电流,则通过电流表的电流为1A。 考点：部分电路欧姆定律。 本题难度：一般 2、实验题  某同学用如图所示的实物电路，描绘额定电压为4.0 V的小灯泡的伏安特性曲线，并研究小灯泡实际功率． （1）根据实物图，在下面线框内画出电路图． (2)闭合开关，将滑动变阻器的滑片P向b端移动，发现“电流表的示数几乎为零，电压表的示数逐渐增大”，则分析电路的可能故障为________． A．小灯泡短路 B．小灯泡断路 C．电流表断路 D．滑动变阻器断路 (3)根据如图所示I－U图线，可确定小灯泡在电压为2.0 V时实际功率为________W. 参考答案：(1)如图所示； (2)B； (3)0.6 本题解析：（1）电路图如图： （2）当小灯泡断路时，电流表读数为零，电压表的读数是滑动变阻器aP间的电压，将滑动变阻器的滑片P向b端移动，电压表的示数逐渐增大，故选B.（3）由图读出，当小灯泡在电压为2.0 V时，电流为0.30A，故小灯泡的功率为P=UI=2×0.3W=0.6W。 考点：描绘小灯泡的伏安特性曲线；研究小灯泡实际功率． 本题难度：一般 3、选择题  如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑动触头P由a向b移动的过程中，下列各物理量变化情况为 (  ) A．电流表的读数一直减小 B．R0的功率先增大后减小 C．电压表的读数先减小后增大 D．电源的总功率先减小后增大

参考答案：D

本题解析：滑动变阻器的滑动触头P由a向b移动的过程中，电路中的电阻先增大再减小；此过程中电流表的读数先减小后增大，A错误；由电流先减小后增大及可知R0的功率先减小后增大，故B错误；由全电路欧姆定律可知电压表的读数先增大后减小，故C错误；电源的总功率，由于电流先减小后增大，可知电源的总功率先减小后增大，故D正确。
考点：本题考查了全电路欧姆定律、功率的概念

本题难度：一般

4、选择题  三个电阻之比为R1：R2：R3=1:3:5，将这三个电阻并联，电路两端加上一定的电压，则通过R1、R2、R3的电流强度I1：I2：I3为
A．1:3:5
B．5:3:1
C．15:5:3
D．3: 5:15

参考答案：C

本题解析：由于并联电路中各支路电压相同，由可得， ，故C正确。
考点：本题考查了并联电路的概念

本题难度：一般

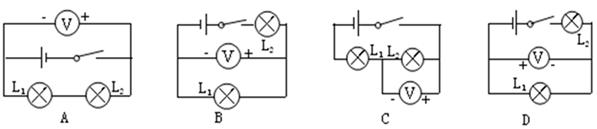

5、选择题  在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是

参考答案：B

本题解析：A、电压表并联在L1和L2两个灯泡两端，测量两个灯泡两端的总电压，不符合题意；B、电压表并联在L1两端，测量L1两端的电压，符合题意；C、电压表并联在L2两端，测量L2两端的电压，不符合题意；D、电压表并联在L1两端，但是电压表的接线柱接反了，不符合题意。故选B．
考点：电压表的使用。

本题难度：一般
