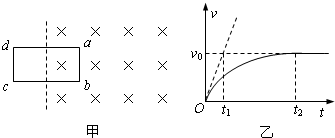

1、简答题 如图甲所示,质量为m、电阻为R的矩形线圈平放在光滑水平面上,矩形线圈ab、bc边分别长为L和2L,足够大的有界匀强磁场垂直于水平面向下,线圈一半在磁场内,另一半在磁场外,磁感强度为B0.t=0时刻磁感强度开始均匀减小,线圈中产生感应电流,并在磁场力作用下开始运动,v-t图象如图乙所示,图中斜向虚线为v-t图线上O点的切线,标出的t1、t2、v0为已知量.求:
(1)t=0时刻线圈的加速度; (2)磁感强度的变化率; (3)t2时刻矩形线圈回路的电功率.
2、选择题 如图所示,两根光滑的金属导轨,平行放置在倾角为θ的斜面上,导轨的左端接有电阻R,导轨所在空间有一与导轨平面垂直的匀强磁场.导轨上有一个金属棒,金属棒与两导轨垂直且接触良好,在沿着斜面向上且与棒垂直的拉力F作用下,金属棒沿导轨匀速上滑,则下列说法正确的是( ) A.拉力做的功等于棒的机械能的增量 B.合力对棒做的功等于棒的动能的增量 C.拉力与棒受到的磁场力的合力为零 D.拉力对棒做的功与棒重力做的功之差等于回路中产生的电能
|
3、选择题 如图一所示,虚线a′b′c′d′内为一匀强磁场区域,磁场方向竖直向下.矩形闭合金属线框abcd以一定的速度沿光滑绝缘水平面向磁场区域运动.图二所给出的是金属线框的四个可能到达的位置,则金属线框的速度不可能为零的位置是( ) A. B. C. D.
|
4、计算题 如图,无限长的平行光滑金属轨道M、N,相距L,且水平放置;金属棒b和c之间通过绝缘轻弹簧相连,弹簧处于压缩状态,并锁定,压缩量为;整个装置放在磁感强度为B的匀强磁场中,磁场方向与轨道平面垂直.两棒开始静止,某一时刻,解除弹簧的锁定,两棒开始运动.已知两金属棒的质量mb=2mc=m,电阻Rb=RC=R,轨道的电阻不计.
(1)求当弹簧第一次恢复原长的过程中,通过导体棒某一横截面的电量.
(2)已知弹簧第一次恢复原长时,b棒速度大小为v,求此时c棒的加速度。

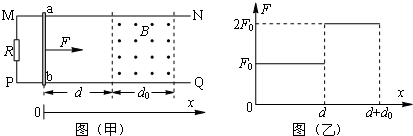

5、简答题 如图(甲)所示,光滑的平行水平金属导轨MN、PQ相距l,在M点和P点间连接一个阻值为R的电阻,一质量为m、电阻为r、长度也刚好为l的导体棒垂直搁在导轨上a、b两点间,在a点右侧导轨间加一有界匀强磁场,磁场方向垂直于导轨平面,宽度为d0,磁感应强度为B,设磁场左边界到ab距离为d.现用一个水平向右的力F拉导体棒,使它从a、b处静止开始运动,棒离开磁场前已做匀速直线运动,与导轨始终保持良好接触,导轨电阻不计,水平力F-x的变化情况如图(乙)所示,F0已知.求:
(1)棒ab离开磁场右边界时的速度;
(2)棒ab通过磁场区域的过程中整个回路所消耗的电能E;
(3)d满足什么条件时,棒ab进入磁场后一直做匀速运动;
(4)若改变d的数值,定性画出棒ab从静止运动到d+d0的过程中v2-x的可能图线(棒离开磁场前已做匀速直线运动).
