参考答案：A、根据电压与匝数成正比可知，原线圈的电压的最大值为220

本题解析：

本题难度：一般

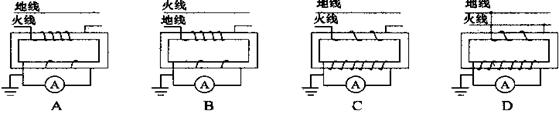

3、选择题  在变电所，经常要用交流电表去检测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是?（?）

参考答案：C

本题解析：原理是依据电磁感应原理的．电流互感器是由闭合的铁心和绕组组成．它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过， 二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感 器的工作状态接近短路．由理想变压器的原副线圈的电流之比可知，电流与匝数成反比．则电流互感器应串连接入匝数较多的线圈上．同时一次绕组匝数很少，且串在需要测量的电流的线路中．故C正确；
点评：电流互感器的接线应遵守串联原则；按被测电流大小，选择合适的变化，否则误差将增大．

本题难度：一般

4、简答题  某小型实验水电站输出功率是20kW，输电线路总电阻是5Ω．
（1）若采用380V输电，求输电线路损耗的功率．
（2）若改用5000V高压输电，用户端利用n1：n2=22：1的变压器降压，求用户得到的电压．

参考答案：（1）若采用了380v输电，则输电线上电流为：
I=PU=20×103380=52.6A
则输电线上损耗的功率
P耗=I2r=13.8KW
（2）若采用5000V高压输电，则输电线路中电流为
I′=PU=20×1035000=4A
输电线路上损耗电压
U损=I′r=4×5=20V
变压器输入端电压U原=5000-20=4980V
对于用户端降压变压器有：U原U用=n1n2
代入数据解得：
U用=226.3V
答：（1）输电线路损耗的功率为13.8KW．
（2）用户得到的电压为226.3V．

本题解析：

本题难度：一般

5、选择题  理想变压器正常工作时，原线圈一侧与副线圈一侧保持不变的物理量是（?）
A．频率
B．电压
C．电流
D．电动势

参考答案：A

本题解析：理想变压器正常工作时，电压与匝数成正比，根据输入等于输出功率，则电流也发生变化，只有频率不变，A正确。

本题难度：简单
