1、实验题  2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定该电池的电动势和内电阻，设计了如图甲所示电路。图中与A1串联的定值电阻的阻值为R0，电流表视为理想电表，在一定强度的光照下进行下述实验（计算结果小数点后保留两位数字）：
（1）闭合开关，调节滑动变阻器，读出电流表A1、A2的值I1、I2。为了作出此电池的U－I曲线，需要计算出电路的路端电压U，则U＝_________（用题中所给字母表示）；
（2）根据测量数据作出该硅光电池的U－I图象如图乙所示，该电池的电动势E＝_______V，在流过电流表A2的电流小于200mA的情况下，此电池的内阻r＝______Ω；
（3）若将该硅光电池两端接上阻值为6Ω的电阻，此时对应的电池内阻r＝_______Ω。

2、选择题  有一种手电筒和台式电子钟都是使用1节干电池工作的．将新电池装在手电筒中，使用较长时间后，当手电筒的小灯泡只能发出微弱的光而不能正常使用时，把电池取出来，用电压表测其两端电压，电压表示数略小于1.5V．把这节旧电池装在台式电子钟内仍能使电子钟正常工作．则下列说法中正确的是（　　）
A．旧电池的电动势比新电池的电动势小了许多
B．旧电池的内电阻比新电池的内电阻大很多
C．台式电子钟的额定电压一定比手电筒小灯泡的额定电压小
D．台式电子钟正常工作时的电流一定比手电筒正常工作时的电流小

3、简答题  一电子的质量为m，电量为e，静止在一对平行金属板的左板，金属板间距离为d，如果在某时刻起在金属板间加上电压随时间的变化关系如右图所示的交变电压，经过两个周期的时间，电子刚好到达右极板，且此时电子的速度恰好为零，交变电压的变化周期为T，求：
(1)用m、e、d、T表示U0
(2)在上问中如果在t1=T/6时才让电子静止释放，那么到t2=7T/6时刻止，这段时间内电子的位移多大？
(3)如果在t1=T/6时才让电子静止释放，那么经过多少时间电子到达右极板？(电子重力不计)

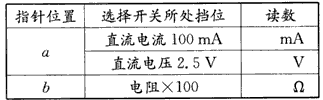

4、实验题  用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。

5、选择题  如图所示，电子在电势差为U1的电场中加速后，垂直射入电势差为U2的偏转电场，在满足电子能射出偏转电场的条件下，下列四种情况中，一定能使电子的偏转角变大的是

[? ]
A．U1变大，U2变大 　　　　　
B．U1变小，U2变大
C．U1变大，U2变小 　　　　　
D．U1变小，U2变小
