1、其他  按下列要求画出图中弹力的方向：
(1)搁在光滑竖直墙与水平地面间的棒在A、B两处受到的弹力；
(2)搁在光滑半球形碗内的棒在C、D两处受到的弹力；
(3)用细绳悬挂、靠在光滑竖直墙上的小球受到的弹力．

2、选择题  如图所示，一根轻弹簧竖直直立在水平地面上，下端固定，在弹簧的正上方有一个物块，物块从高处自由下落到弹簧上端点O，将弹簧压缩，弹簧被压缩了x0时，物块的速度变为零．从物块与弹簧接触开始，物块加速度的大小随下降的位移x变化的图象可能是下图中的(　　)．

3、选择题  下列说法正确的是
[? ]
A．相互接触的物体间一定存在弹力
B．两物体间存在摩擦力时，彼此间一定有弹力
C．只有运动的物体间才受到摩擦力作用，静止不动的物体不受摩擦力
D．滑动摩擦力的方向与物体的运动方向相反

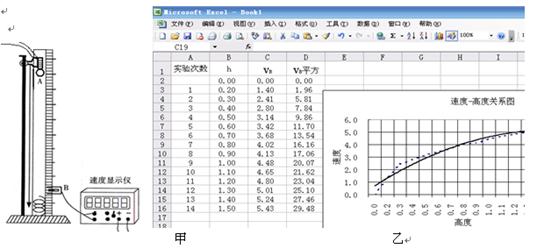

4、实验题  （2012年2月西安五校联考）某学校物理兴趣小组，利用光控实验板进行了“探究自由落体的下落高度与速度之间的关系”的实验，如图甲所示。同学将数据记录在Excel软件工作薄中，利用Excel软件处理数据，如图乙所示，小组进行探究，得出结论。

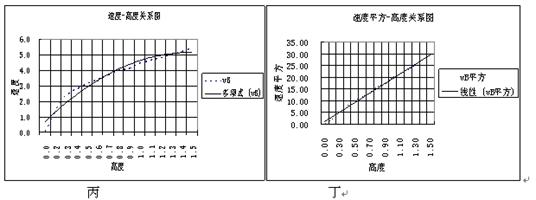

在数据分析过程中，小组同学先得出了vB—h图像，继而又得出vB2—h图像，如图丙、丁所示：

请根据图像回答下列问题：
（1）小明同学在得出vB—h图像后，为什么还要作出vB2—h图像？?．
（2）若小球下落过程机械能守恒，根据实验操作及数据处理，求出图丁图像的斜率为k，则重力加速度g=?．

5、实验题  在《测定匀变速直线运动的加速度》实验中，纸带的E端与小车连接，得到如图所示的一条纸带。已知打点计时器打点的时间间隔为0.02s，纸带上的各个点均为计数点（相邻两个计数点之间还有四个点图中未画出）。用毫米刻度尺测量从某点O（O点图中未画出）到 A、B、C、D、E各点的距离依次是（单位为cm）： 3.00、 3.30、 3.80、 4.50、 5.40。则实验中小车的加速度大小是?m/s2，加速度方向是从C点指向?（填B或D）点。打点计时器打下C点时小车的速度大小为?m/s，打点计时器打下A点时小车的速度大小为?m/s。
?
