1、实验题
【小题1】某同学用DIS研究“机械能守恒定律”的装置如图（a）所示，在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图（b）所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能Ep、动能Ek或机械能E。试回答下列问题：
①图（b）的图像中，表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是__________________（按顺序填写相应图线所对应的文字）。
②根据图（b）所示的实验图像，可以得出的结论____________________________。
【小题2】某同学探究恒力做功和物体动能变化间的关系，方案如图所示.他想用钩码的重力表示小车受到的合外力，如图（c）为减小这种做法带来的误差，实验中要采取的两项措施是：
a
b

参考答案：
【小题1】乙、丙、甲
【小题2】在误差允许的范围内，在只有重力做功的情况下，小球的机械能守恒

本题解析：（1）小球离D点的高度h越大，重力势能越大，动能越小，因此图线乙为重力势能Ep随小球距D点的高度h变化关系的图线；图线丙为动能Ek随小球距D点的高度h变化关系的图线；小球在运动中机械能守恒，图线甲为小球的机械能E随小球距D点的高度h变化关系的图线。
（2）由图（b）可知，在任意高度处，小球的动能与重力势能之和保持不变，所以在只有重力做功的情况下，小球的机械能守恒。

本题难度：一般

2、实验题  某同学做“验证力的平行四边形定则”的实验，实验装置如 图甲所示，其中两个主要步骤如下：

①用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记下O点的位置，读出并记录两个弹簧测力计的示数；
②只用一个弹簧测力计，通过绳套拉橡皮条使其伸长，读出并记录弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示，如图乙所示；
（1）以上两步骤均有疏漏，请指出疏漏：
在①中是
在②中是
（2）图乙所示的F与F′两力中，方向一定沿AO方向的是_________

参考答案：(1)①记下两条细绳的方向；②把橡皮条的结点拉到了同一位置O点   (2) F′

本题解析：(1) 实验中我们需要记录的是两个分力的大小和方向，所以①中的疏漏是：记录两跟细线的方向．为了保证两次的作用效果相同，所以我们要把节点O拉到相同的位置，所以②中的错误是：要把结点拉到相同的位置O
（2）实验结果总是存在误差，所以不可能正好沿着平行四边形画出来的方向，所以AO的方向一定沿F‘
考点：考查力的合成与分解
点评：对于实验问题一定要明确实验原理，了解具体操作的含义，通过原理分析实验中的方法及误差分析．

本题难度：一般

3、实验题  （6分）写出下面两图读数

参考答案：1.050、1.731-1.732

本题解析：游标卡尺读数的方法是主尺读数加上游标读数，不需估读．
（1）游标卡尺，主尺读数为10mm，游标读数为0.05×10mm=0.50mm，所以最终读数为10.50mm=1.050cm．
（2）螺旋测微器读数时，先以微分筒的端面为准线，读出固定套管下刻度线的分度值（只读出以毫米为单位的整数），再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小刻度的十分之一，即0.001毫米．如果微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0.5毫米，再加上可动刻度的值．
固定套管下刻度线的分度值为1mm，微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0.5毫米，可动刻度的值为23.2×0.01=0.232mm，所以读数为1mm+0.5mm+0.232mm=1.732mm，因为牵扯到估读，所以答案在1.731-1.732之间都可以．
考点：游标卡尺的使用、螺旋测微器的使用．
点评：解决本题的关键掌握游标卡尺的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数分两部分，要注意半毫米刻度线是否露出．

本题难度：一般

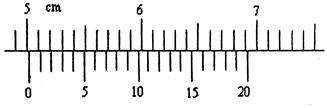

4、实验题  （2分）某一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下图所示，则该工件的长度L=              cm。

参考答案：5.015 cm

本题解析：主尺读数为50mm，游标尺读数为3×0.05mm，所以长度为50mm+3×0.05mm=5.015 cm

本题难度：简单

5、实验题  如图：螺旋测微器的示数为       mm；游标卡尺的示数为        cm。

参考答案：4.700      10.015

本题解析：螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×20.0mm=0.200mm，所以最终读数为4.700mm．游标卡尺的固定刻度读数为100mm，游标读数为0.05×3mm=0.15mm，所以最终读数为100.15mm=10.015cm．
考点：游标卡尺,螺旋测微器的使用．
点评：解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．

本题难度：一般
