3、实验题  要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

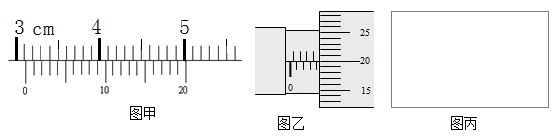

（1）用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度L =_____________mm；
（2）用螺旋测微器测量其直径如上图乙所示，由图可知其直径D =?mm；
（3）用伏安法较精确地测量该圆柱体的电阻Rx，现有的器材和规格如下：
待测圆柱体电阻Rx（其阻值约为200Ω）;电流表A（量程0～15mA，内阻约30Ω）;电压表V（量程0～3V，内阻约20kΩ）;直流电源E（电动势4V，内阻不计）;滑动变阻器R（阻值范围0～15Ω，允许通过的最大电流2.0A）;开关S;?导线若干.
为使实验误差较小，要求测得多组数据进行分析，请在图丙框中画出测量的电路图．
（4）若测待测圆柱体电阻Rx时，电压表和电流表示数分别用U和I表示，则该圆柱体材料的电阻率ρ＝ ______________．（不要求计算，用题中所给字母表示）

4、选择题  欧姆定律适用于? (　　)
A．金属导电
B．电解液导电
C．稀薄气体导电
D．半导体导电

5、选择题  如图所示，M、N为简化的磁流体发电机的两个水平极板，相距d=0.2m，板间有垂直?于纸面向外的匀强磁场，B=1．O?T．外电路巾可变负载电阻R的最大阻值为10Ω，电离?气体（含有大量的正、负带电粒子，且不计重力＞以速率V=11OO?m?s平行极板由左向右射入，极板间电离气体的等效内阻r=lΩ断开开关S，稳定之后，下列说法正确的是（　　）
A．M板电势高于N板电势
B．该发电机的电动势为220?V
C．该发电机的电动势是由静电力做功产生的
D．若闭合开关s，负载电阻R=10Ω时发电机输出功率最大
