参考答案：设R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4．干路电流为I总，路端电压为U，电流表电流为I．
A、滑动变阻器R2的滑片向上滑动，R2变小，外电阻变小，I总变大，U=E-Ir变小，U3变小，U变小，I3变小，而由I总=I3+I4，I总变大，I4变大，U4变大，而U1+U4=U，U变小，U1变小，I1变小．又I总=I1+I，I总变大，I1变小，则I变大，故A正确，B错误；
C、D，由欧姆定律U=E-I总r，得△U△I总=r．由I总=I+I1，I变大，I1变小，I总变大，则△I＞△I总，△U△I＜△U△I总，故△U△I＜r，故C错误，D正确．
故选AD

本题解析：

本题难度：简单

2、选择题  A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球。两块金属板接在如图所示的电路中。电路中的R1为光敏电阻，R2为滑动变阻器，R3为定值电阻。当R2的滑动触头P在a端时闭合开关S。此时电流表A和电压表V的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ，电源电动势E和内阻r一定。则以下说法正确的是

[? ]
A．若将R2的滑动触头P向b端移动，则I不变，U增大
B．保持滑动触头P不动，用更强的光线照射R1，则I增大，U增大
C．保持滑动触头P不动，用更强的光照射R1，则小球重新达到稳定后θ变大
D．保持滑动触头P不动，用更强的光照射R1，则U的变化量的绝对值与I的变化量的绝对值的比值不变

参考答案：D

本题解析：

本题难度：一般

3、选择题  随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明（BL-528M? 700mAh?标准型3.7伏锂离子电池 充电限制电压4.2V 待机时间48小时……） ，由此可知此电池的电动势和待机状态下平均工作电流分别是

A．4.2V 14.58mA
B．4.2V 700mA
C．3.7V 14.58mA
D．3.7V 700mA

参考答案：C

本题解析：电源是通过非静电力做功，把其它形式的能转化为电能的装置，
从图中可得知该电池的电动势的大小为3.7V，电池的容量为700mAh，AB错误，故待机状态下平均工作电流为，C正确，D错误，
点评：根据电池的说明，可以直接可知电池的电动势和电池的容量的大小可以计算工作的时间以及平均工作电流．

本题难度：简单

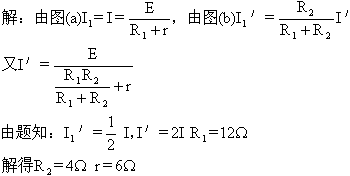

4、简答题  有一段电阻12的导线直接连在一电池的两极，当给它并联一个电阻时，导线的电流减为原来的二分之一，而通过电池的电流变为原来的两倍，问后加的那个分路的电阻是多少?电池的内电阻是多少?

?

参考答案：4 ?6

本题解析：

本题难度：简单

5、选择题  在如图(a)所示的电路中，R1为定值电阻,R2为滑动变阻器。闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图(b)所示。则(? )
A．图线甲是电压表V2示数随电流变化的图线
B．电源内电阻的阻值为10Ω
C．电源的最大输出功率为3.6W
D．滑动变阻器R2的最大功率为0.9W
