1、选择题如图是一火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器．当传感器R2所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比（　　）
A．I变大，U变大
B．I变小，U变小
C．I变大，U变小
D．I变小，U变大

2、简答题电路如图所示，电源电动势E=9V，内阻r=lΩ，R2=2Ω，灯A是“6V，6W”，灯B是“4V，4W”求：
（1）如果要使B灯正常发光，R1应是多大？
（2）这时灯A的实际功率多大？

3、选择题如图所示的电路中，电源内阻不可忽略，电键S闭合前灯泡A、B、C均已发光。当电键S闭合时，A、B、C三个灯泡的亮度变化情况是（灯都不会烧坏）

[? ]
A．A亮度不变，B变亮，C变暗
B．A变暗，B变亮，C变暗
C．A变亮，B变暗，C变亮
D．A变暗，B变亮，C亮度不变

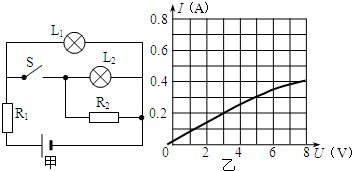

4、填空题如图甲所示的电路中，电源电动势ε=8V，内阻不计，R1=10Ω，R2=30Ω，它们都是阻值不随温度改变的定值电阻，白炽灯L1和L2相同，它们的I-U特性曲线如图乙所示，则当电键S断开时通过白炽灯L1的电流______A．当电键S闭合时两个白炽灯消耗的总功率为______W．
91考试网

5、简答题如图所示的电路中，R1=4Ω，R2=10Ω，R3=6Ω，R4=3Ω，a、b为接线柱，电路两端所加电压为24V，当a、b间接入一理想电流表时，它的示数应是多少？
