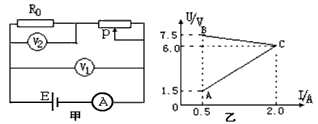

1、简答题  如图甲所示电路，当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示，不考虑电表对电路的影响．求：
（1）电压表V1、V2的示数随电流表示数的变化图象应分别为U-I图象中哪一条直线？
（2）定值电阻R0、变阻器的总电阻R分别为多少？
（3）试求出电源的电动势和内阻．

参考答案：（1）当变阻器的滑动片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，由图分析可得V1对应BC、V2对应AC．
? （2）由题意得：U2=IR0，则R0=△U2△I=6-1.52-0.5=3Ω
当滑动变阻器取最大值时，电流最小Imin=0.5A，
而UR=U1-U2=7.5-1.5=6V
所以Rmax=URImin=60.5=12Ω
? （3）因为U1=E-Ir，则内阻r=△U1△I=7.5-62-0.5=1Ω
所以E=U1+Ir=7.5+0.5×1=8V．
答：（1）电压表V1、V2的示数随电流表示数的变化图象应分别为U-I图象中：V1对应BC、V2对应AC．
? （2）定值电阻R0、变阻器的总电阻R分别为3Ω和12Ω．
? （3）电源的电动势8V，内阻为1Ω．

本题解析：

本题难度：一般

2、填空题  标有“100V，100W”的灯A与“100V，25W”的灯B，连成如图所示的甲、乙两种电路，A、B两灯都可以正常发光．则R1=______Ω，R2=______Ω．

参考答案：甲图灯泡并联，电流为：I1=U额PA+U额PB=1.25A；
R1分得的电压为U分=U-U额=100V，R1=U分I1=80Ω；
乙图灯泡串联，电流为：I2=PAU额=1A；
灯泡B的电流为IB=U额PB=0.25A
流过电阻R2的电流为I分=I2-IB=0.75A
R1分得的电压为U分=100V，R2=U额I分=4003Ω
故答案为80Ω，4003Ω．

本题解析：

本题难度：一般

3、选择题  如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的最大阻值和定值电阻R0的值分别为

[? ]

参考答案：C

本题解析：

本题难度：一般

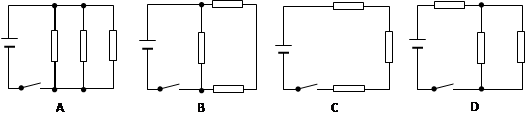

4、选择题  研究闭合电路欧姆定律时得到了一条U-I图线（右图）。如果用此电源与三个阻值均为3的电阻连接成闭合电路，测得路端电压为4.8V。则该电路可能为（?）

参考答案：B

本题解析：A、电源源的电动势为6V，内阻为0.5Ω．在A电路中，外电阻为1Ω，则总电阻为1.5Ω，根据闭合电路欧姆定律，总电流为4A，则外电压为4V．故A错误．
B、在B电路中，外电阻为2Ω，则总电阻为2.5Ω，根据闭合电路欧姆定律，总电流为2.4A，则外电压为4.8V．故B正确．
C、在C电路中，外电阻为9Ω．则总电阻为9.5Ω，根据闭合电路欧姆定律，总电流为A，则外电压为V．故C错误．
D、在D电路中，外电阻为4.5Ω，则总电阻为5Ω，根据闭合电路欧姆定律，总电流为1.2A，则外电压为5.4V．故D错误．
故选B．

本题难度：一般

5、简答题  利用气体自激导电发光的霓虹灯，加上80V以上的电压才会点亮．利用图示1电路，可以在短时间内点亮霓虹灯．已知干电池电动势6V，内阻5Ω，线圈电阻35Ω，电路中线圈以外回路的电感可忽略不计．先开关闭合，经过一段时间，回路中电流为一定值；再断开开关，霓虹灯短时间内点亮，其I--U特性曲线如图2所示．试求：

（1）闭合开关后，电路中的稳定电流值；
（2）在图中标出断开开关瞬间，流过霓虹灯的电流方向
（3）断开开关瞬问，线圈产生的感应电动势．

参考答案：

（1）在稳定状态下，霓虹灯中无电流，设所求电流为I，
根据欧姆定律得：E=I（R+r）
代入数据得：I=0.15A，
（2）流过霓虹灯的电流方向如图所示，
（3）断开开关时，由I-U图线可得，霓虹灯两端电压为U1=100V
设线圈电阻获得的电压为U2，由U2=Ir，得U2=5.25V，
所以断开开关时线圈产生感应电动势应为E=U1+U2=105.25V．
答：（1）闭合开关后，电路中的稳定电流值0.15A；
（2）在图中标出断开开关瞬间，流过霓虹灯的电流方向，如图所示；
（3）断开开关瞬问，线圈产生的感应电动势为105.25V．

本题解析：

本题难度：一般
