1、选择题  有四个电源，电动势均为8V，内阻分别为2?、3?、5?、8?，这四个电源现分别对一个R=5?的定值电阻供电，则应选择内阻为多大的电源才能在R上获得最大的功率（　　）
A．2?
B．3?
C．5?
D．8?

2、选择题  粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如图所示。当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为（电源内阻不计）

[? ]
A．P/4
B．P
C．4P/3
D．3P

3、实验题  有一个小灯泡上标有“4.8V?2W”字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V，内阻3kΩ）　　 ?
B．电压表V2（0～100V，内阻15kΩ）
C．电流表A（0～0.6A，内阻约1Ω）?
D．定值电阻R1＝3kΩ
E．定值电阻R2＝15kΩ ? ?
F．滑动变阻器R（10Ω，2A）
G．学生电源（直流6V，内阻不计）
H．开关、导线若干
(1)为尽量减小实验误差，并要求小灯泡两端电压可从零到额定电压内任意变化，实验中所用电压表应选用______________，定值电阻应选用______________（均用序号字母填写）；
(2)请在方框内画出满足实验要求的电路图；

(3)利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是______________，下图的四个图象中正确的是______________．?

4、填空题  如图所示电路中R1=R2=R3=R4=3Ω，R=1Ω，电源电压为U=12V，电压表示数为______v，电流表示数为______A，R2消耗的电功率为______W．

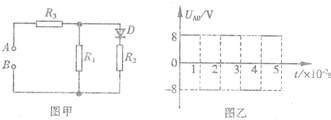

5、简答题  如图甲所示电路中，D为晶体二极管（正向电阻为O，反向电阻为无穷大），R1=R2=4Ω，R3=6Ω，当在AB间加上如图乙所示的交变电压时，求：
（1）在0～1×10-2s时间内通过R1的电流．
（2）1s内电阻R3所消耗的电能．
