高考物理知识大全《闭合电路的欧姆定律》高频考点强化练习（2017年最新版）(八) 2017-07-31 08:49:59 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图甲所示电路中，R为电阻箱，电源的电动势为E，内阻为r。图乙为电源的输出功率P与电流表示数I的关系图像，其中功率P0分别对应电流I1、I2，外电阻R1、R2。下列说法中正确的是（     ） A． B． C． D． 参考答案：B 本题解析：由闭合电路欧姆定律得输出功率P0=UI=EI 本题难度：一般 2、选择题  如图所示，电源电动势为E，内电阻为r．两电压表可看作是理想电表，当闭合开关，将滑动变阻器的触片由左端向右滑动时，下列说法中正确的是（　　） A．小灯泡L2变暗，V1表的读数变小，V2表的读数变大 B．小灯泡L1变亮，V1表的读数变大，V2表的读数变小 C．小灯泡L2变亮，V1表的读数变大，V2表的读数变小 D．小灯泡L1变暗，V1表的读数变小，V2表的读数变大

参考答案：将滑动变阻器的触片由左端向右滑动时，变阻器接入电路的电阻增大，变阻器与灯泡L1并联的电阻增大，外电路总电阻增大，路端电压增大，V1表的读数变大．由闭合电路欧姆定律可知，流过电源的电流减小，灯泡L2变暗，电压表V2读数变小．灯泡L1的电压U1=E-I（r+RL2）增大，灯泡L1变亮．
故选B

本题解析：

本题难度：简单

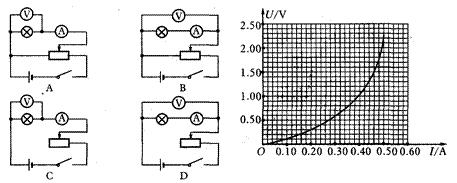

3、实验题  （6分）小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（3 V，3 kΩ）、电流表（0～0．6 A，0．1Ω）、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。
（1）他们应选用甲图中所示的＿＿＿＿电路进行实验；
（2）根据实验测得数据描绘出如已图所示U－I图象，由图分析可知，小灯泡电阻随温度T变化的关系是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

甲图?乙图
（3）已知实验中使用的小灯泡标有1．5 V字样，请你根据上述实验结果求出小灯泡在1．5 V电压下的实际功率是＿＿＿＿W。

参考答案：（1）? A?（2分）
（2）?电阻随温度升高而增大?（2分）
（3）? 0．69W?（2分）

本题解析：略

本题难度：简单

4、选择题  如图所示，平行金属导轨MN、PQ水平放置，接电阻为R的固定电阻．金属棒ab垂直于导轨放置，且始终与导轨接触良好．导轨和金属棒的电阻不计．匀强磁场方向垂直导轨所在平面．现用垂直于ab棒的水平向右的外力F，拉动ab棒由静止开始向右做匀加速直线运动．则图中哪一个能够正确表示外力F随时间变化的规律？（　　）
A．

B．

C．

D．

参考答案：由题意，ab棒由静止开始向右做匀加速直线运动，则其速度为v=at．
由E=BLv、I=ER和F安=BIL，得
? F安=B2L2vR=B2L2aRt
根据牛顿第二定律得：F-F安=ma
联立上两式得：F=B2L2aRt+ma
式中B、L、a、R均不变，可见F与t是线性关系，C图正确．
故选C

本题解析：

本题难度：一般

5、选择题  超导限流器由超导部件和限流电阻并联组成，如图所示．超导部件有一个超导临界电流IC，当通过限流器的电流I＞IC时，将造成超导体失超，从超导态（本题认为电阻为零）转变为正常态（本题认为是一个纯电阻）．以此来限制电力系统的故障电流．已知超导部件的正常电阻为R1=3Ω，超导临界电流IC=1.2A，限流电阻R2=6Ω，小灯泡上标有“6V?6W”字样，电源电动势E=8V，内阻r=2Ω．原来电路正常工作，现小灯泡突然发生短路．则（　　）
A．短路前通过R1的电流为

3 4

A
B．超导部件将由超导态转为正常态
C．短路后通过R1的电流为2A
D．短路后通过R1的电流为

4 3

A?

参考答案：
A、原来灯泡正常工作，电流为I=PU=66A=1A，故R1处于超导状态，其电阻为零，通过R1的电流为1A．故A错误．
B、当L突然短路时，电路中的电流突然达到Er=82A=4A＞1.2A，超导部件将由超导态转为正常态，故B正确．
C、D短路后限流器并联电阻为R并=R1R2R1+R2=3×63+6Ω=2Ω，其两端电压为U=4V，故通过R1的电流为I1′=UR1=43A．故C错误，D正确．
故选BD

本题解析：

本题难度：简单
