1、选择题  自动门、非触摸式自动水龙头、电视机遥控器中都利用了下列哪类传感器（ ?）
A．力学传感器
B．温度传感器
C．光传感器
D．声传感器

2、选择题  美国科学家Willard S.Boyle与George E.Smith 因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖。CCD是将光学量转变成电学量的传感器。下列器件可作为传感器的有
A．发光二极管?B．霍尔元件
C．定值电阻?D．干电池

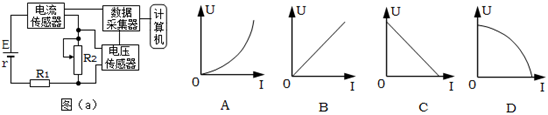

3、选择题  R1为定值电阻，R2为滑动变阻器，2个电阻采用如图（a）方式接在电动势为E，内阻为r的电源上，利用电压传感器和电流传感器研究R2上的电压与电流变化关系。当自上向下滑动R2上的滑片时，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U-I图像应为右图中的

4、实验题  如图所示是一种悬球式加速度仪，它可以用来测定沿水平轨道运动的列车的加速度。金属球的质量为m，它系在金属丝的下端，金属丝的上端悬挂在O点。AB是一根长为L的均匀电阻丝，其阻值为R，金属丝与电阻丝接触良好，摩擦不计，电阻丝的中点C焊接一根导线，从O点也引一根导线，两线之间接入一个电压表V（金属丝和导线的电阻不计）。图中虚线OC与AB垂直，且OC=h，电阻丝AB接在电压为U的直流稳压电源上，整个装置固定在列车中，使AB沿前进的方向。列车静止时金属丝呈竖直状态，当列车加速或减速前进时，金属丝将偏离竖直方向，从电压表V的读数变化可以测出加速度的大小。

（1）当列车向右做匀加速直线运动时，试导出加速度a与电压表读数U"的关系式（用U"、U、L、h及重力加速度g表示）。
（2）用导出的a与U"的关系式说明用表盘刻度表示a，其刻度是否均匀？
（3）C点设置在电阻丝AB中点的原因是___________，对电压表的选择，要求___________。

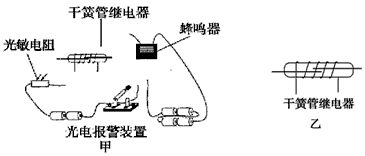

5、其他  把蜂鸣器、光敏电阻、干簧管继电器开关、电源连成电路如甲图所示，制成光电报警装置。当报警器有光照射时，蜂鸣器发声，当没有光照或者光照很弱时，蜂鸣器不发声。
①光敏电阻：光敏电阻受光照后，阻值会变小；
②干簧管继电器开关：由干簧管和绕在干簧管外的线圈组成，如图乙所示。当线圈中有一定的电流时，线圈产生的磁场使密封在干簧管内的两个铁质簧片磁化，两个簧片在磁力作用下由原来的分离状态变成闭合状态。当线圈中没有电流或者电流很微弱时，磁场消失，簧片在弹力的作用下回复到分离状态。
电路已经连接一部分，请将电路完整连接好。
