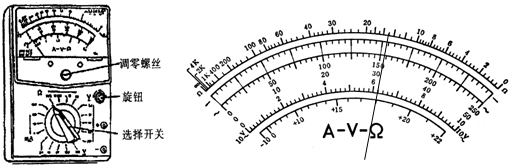

2、简答题  用如图的多用电表的结构示意图，测量一个约为100-200Ω定值电阻的阻值，具体测量步骤如下：

a．将多用电表的______旋转到电阻“______”（选填“×1”、“×10“、“×100”或“×1K”）档．
b．将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，旋转______，使表针指在______（选填“右”或“左”）端“0”刻度位置．
c．将红、黑表笔分别与待测电阻两端相接触，读出相应的示数为______Ω．

3、简答题  如图，水平地面上方有一绝缘弹性竖直薄档板，板高h=3m，与板等高处有一水平放置的小篮筐，筐口的中心距挡板s=1m．整个空间存在匀强磁场和匀强电场，磁场方向垂直纸面向里，磁感应强度B=1T，而匀强电场未在图中画出；质量m=1×10-3kg、电量q=-1×10-3C的带电小球（视为质点），自挡板下端的左侧以某一水平速度v0开始向左运动，恰能做匀速圆周运动，若小球与档板相碰后以原速率弹回，且碰撞时间不计，碰撞时电量不变，小球最后都能从筐口的中心处落入筐中．（g取10m/s2，可能会用到三角函数值sin37°=0.6，cos37°=0.8）．试求：
（1）电场强度的大小与方向；
（2）小球运动的可能最大速率；
（3）小球运动的可能最长时间．

4、简答题  某研究性学习小组利用图甲所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如图实乙所示的R-图线，其中R为电阻箱读数，I为电流表读数，由此可以得到：E=______V，r=______Ω．

5、实验题  用多用电表测未知阻值的电阻。按正确步骤操作后，测量结果如图所示，读出其阻值大小为______________Ω。为了使多用电表测量的结果更准确，必须进行如下操作：
a．将选择开关打到______________挡；
b．将______________，_______________，进行欧姆调零；
c．把电阻接在两表笔之间进行测量并读数；
d．测量完毕将选择开关打到______________挡。
