1、简答题  实验室中有下列器材：量程3V的电压表，量程0.8A的电流表，电阻箱R，电键S，导线若干欲测量某一电源的电动势E和内阻r（E约为4.5V，r约为1.5Ω）．
①请选择合适的器材，设计一个实验方案（只要求在下面的虚线框内画出电路原理图）
②用图象法处理实验得到的数据时，要使图线是直线如何建立坐标系？如何由图象求得待测电源的电动势E和内阻r？
③按你设计的实验电路原理图，从下面的实物图中挑选实物并进行连线．

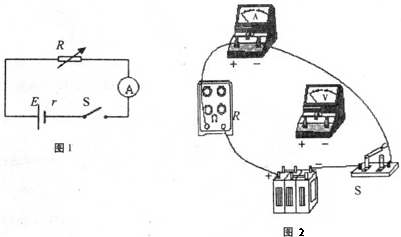

参考答案：①由题意可知，电源电动势大于电压表量程，实验器材中由电阻箱，因此可以采用安阻法测电源电动势，不能用伏安法测电源电动势，需要的实验器材有：电流表、电阻箱、电键、导线、开关、待测电源；安阻法测电源电动势与内阻的实验电路如图1所示．
②由闭合电路的欧姆定律可知，E=I（R+r），则1I=1ER+rE，电源电动势E、内阻r是定值，因此1I与R是一次函数关系，1I与R图象是直线，以1I为纵轴、R为横轴建立建立坐标系，得出的图象是直线；图象斜率k=1E，则电源电动势E=1k，纵轴的截距b=rE，则电源内阻r=bE=bk．
③根据电路连接实物电路图，实物电路图如图所示．
故答案为：①实验电路原理图如图1所示．②以1I为纵轴，R为横轴建立坐标系；图象的斜率为k，在纵轴上的截距为b，则电源电动势E=1k，内阻r=bk．③实物电路图如图2所示．

本题解析：

本题难度：一般

2、实验题  现有一种特殊的电池，它的电动势E恒定，内阻r较大。为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线。

（1）图线中斜率的物理意义是_____________，截距的物理意义是_____________。由斜率与截距可以求得E＝_____________V，r＝_____________Ω。
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值_____________（填“偏大”、“不变”或“偏小”），求得的内阻将比真实值_____________（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）：__________________________。

参考答案：（1）r/E，1/E，5.2-5.6，155-175
（2）偏小，偏小，由式1/U＝r/ER＋1/E＋r/ERV知使截距偏大而斜率没变

本题解析：

本题难度：一般

3、简答题  某同学用电流表和电压表测定电池的电动势和内电阻，实验采用的电路如图1所示．
（1）下列给出的器材中，应该选用______（填代号）
A．待测干电池（2节串联，电动势约3V）；
B．电流表（量程0～3A，内阻0.025Ω）
C．电流表（量程0～0.6A，内阻0.125Ω）
D．电压表（量程0～3V，内阻3kΩ）
E．电压表（量程0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2000Ω，额定电流0.3A）
H．开关、导线．

（2）图2给出了做实验所需要的各种仪器．请你按电路图把它们连成实验电路．
（3）连好电路，闭合开关后，该同学发现电流表和电压表都没有示数．则下列判断正确的是______
A．可能是导线ab断路
B．可能是导线bc断路
C．可能是导线de断路
D．可能是导线gh断路
（4）该同学处理完电路故障后进行实验．记录了5组数据，并根据这些数据在坐标图中画出U-I图线，如图3所示．根据图线求出两节干电池串联的电动势E=______V，内阻r=______Ω．

参考答案：（1）A．待测干电池（2节串联，电动势约3V），电动势为3V，因此电压表选择量程为3V的比较合适，故电压表选择D，要求在不超过量程的前提下偏转角度尽量大些，因此电流表选择C．为了操作方便，滑动变阻器选用较小的阻值，故选F，还有H．
故选ACDFH　
（2）根据电路图连接实物图．



（3）连好电路，闭合开关后，该同学发现电流表和电压表都没有示数，可能是导线ab断路．
故选A．
（4）根据闭合电路欧姆定律E=U+Ir，可得：U=E-Ir，由此可知当I=0时的纵轴截距大小等于电源的电动势大小，图象的斜率大小等于电源的内阻，由此可知，E=2.75V，r=△U△I=1.90Ω．
故答案为：
（1）ACDFH　?（2）如图?
（3）A　?（4）2.75，1.90

本题解析：

本题难度：一般

4、选择题  下列关于电源电动势的说法中正确的是（ ? ）
A．电动势是用来比较电源将其它形式的能转化为电能本领大小的物理量
B．外电路断开时的路端电压等于电源的电动势
C．用内阻较大的电压表直接测量电源正负极之间的电压，电压值约等于电源的电动势
D．外电路的总电阻越小，则路端电压越接近电源的电动势

参考答案：ABC

本题解析：

本题难度：简单

5、选择题  铅蓄电池的电动势为2V，这表示（ ? ）
A．铅蓄电池在1s内将2J的化学能转化为电能
B．铅蓄电池将1C的正电荷从正极移至负极的过程中，2J的化学能转变为电能
C．铅蓄电池将1C的正电荷从负极移至正极的过程中，2J的化学能转变为电能
D．铅蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的大

参考答案：CD

本题解析：

本题难度：简单
