1、简答题  用DIS描绘电场等势线的实验中：
（1）将导电纸、复写纸和白纸在平整的木板上依次铺放好，其中铺在最上面的是______纸．本实验中使用 的传感器是______传感器．将两个圆柱形电极A与B分别与直流电源的两极相连，接通电键，将探针a固定在AB连线上的某一基准点，为了寻找与该基准点等势的另一点，移动探针b的位置，使传感器的显示读数为______（最大、某固定值、零）时，记下该点位置．
（2）如果将探针a固定在A电极上，探针b沿着AB连线移动，每移动一小段相等距离记录一个读数，以离开A的距离x为横坐标，传感器读数为纵坐标，作出的图可能是下列哪个______

参考答案：（1）本实验的原理是用恒定电流场模拟静电场，在导电纸上寻找等势点，作出等势线，所以导电纸应铺在最上面；由两点间的电势差等于电压，即可知要找到等势点，即找到电压为零的两点，故使用的传感器是电压传感器．所以寻找与基准点等势的另一点b，移动探针b的位置，使传感器的显示读数为零．
（2）根据E=Ud可知，x-y图象的斜率等于场强，探针从A移到B，场强先减小后增大，图象的斜率先减小后增大，AB点附近两侧场强并不相等，由数学知识可知，B正确．
故答案为：（1）导电纸，电压，零；
（2）（B）．

本题解析：

本题难度：一般

2、选择题  静电在我们生活中应用很广泛，下列属于静电应用的是
A.利用静电把空气电离，除去烟气中的粉尘
B.利用静电吸附，将涂料微粒均匀地喷涂在接地金属物体上
C.利用静电放电产生的臭氧，进行杀菌
D.利用运油车尾部的铁链将油与油筒摩擦产生的静电导走

参考答案：ABC

本题解析：静电在我们生活中应用很广泛，如静电除尘、静电喷涂、静电杀菌等；运油车尾部的铁链将油与油筒摩擦产生的静电导走是对静电的危害的有效防止；
故选ABC
考点：静电的防止与应用
点评：容易题。牢记生活中静电的防止和应用，避免它给人们造成的伤害，利用它为人类造福。

本题难度：一般

3、实验题  某同学用多用电表测定一只电阻的阻值，多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω、×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小（指针停在100到200刻度线之间的某个位置）。为了准确地进行测量，请你依次写出接着应该进行的主要操作步骤：
①_____________________；
②_____________________；
③_____________________。
若这时刻度盘上的指针位置如图所示，那么测量结果为____________Ω。

参考答案：①换挡，由×10Ω倍率改为×100Ω倍率；
②将两表笔短接，重新调零；
③将待测电阻接在两表笔之间，待指针稳定后读数
3000

本题解析：

本题难度：一般

4、选择题  带电粒子（不计重力）可能所处的状态是（ ? ）
①在磁场中处于平衡状态
②在电场中做匀速圆周运动
③在匀强电场中做匀速直线运动．
A．①②
B．①③
C．②③
D．①②③

参考答案：A

本题解析：

本题难度：一般

5、填空题  用伏安法测定一节干电池的电动势E和内电阻r实验．
（1）在下面方框内画出实验电路图．
（2）由测量数据，在U-I图中描出的点迹如下图所示，画出图线并由此得出干电池的电动势为______V，干电池的内电阻为______Ω．

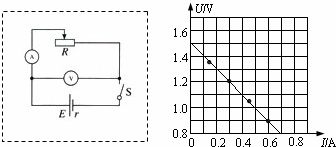

参考答案：（1）滑动变阻器采取限流式接法，串联在电路中，电流表采取内接法，测量的误差较小，电路图如下图．
（2）U=E-Ir，知U-I成线性关系，图线的纵轴截距为1.50，所以E=1.50V，图线斜率的绝对值r=1.50-0.800.7Ω=1.0Ω．
故答案为：（1）



（2）1.50V?1.0Ω

本题解析：

本题难度：一般
