1、选择题  下图所示电路中，当变阻器触头P从a向b滑动时，电路中理想电压表示数将变大的是（　　）
A．

B．

C．

D．

参考答案：A、滑动变阻器和定值电阻串联，若滑片从a向b滑动时，接入电路的电阻变小，根据欧姆定律可知电流变大，所以R两端电压变大，即电压表示数变大．所以A正确．
B、滑动变阻器和定值电阻串联，若滑片从a向b滑动时，接入电路的电阻变小，根据欧姆定律可知电流变大，所以内阻所占电压变大，路端电压变小，而电压表测量路端电压，所以示数减小．故B错误．
C、滑动变阻器和定值电阻串联，若滑片从a向b滑动时，接入电路的电阻变小，根据欧姆定律可知电流变大，所以内阻和定值电阻所占电压变大，而电压表测量滑动变阻器电压，所以电压表示数减小，故C错误．
D、滑动变阻器整个阻值和定值电阻串联，电压表测量左半部分电压，根据欧姆定律可知，电流不变，而滑片从a向b滑动时电压表测量的部分电阻增大，所以电压表示数变大．所以D正确．
故选AD．

本题解析：

本题难度：一般

2、选择题  如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是(　　)

A．若R1断路，两表的读数均变小
B．若R2断路，两表的读数均变小
C．若R3断路，电流表读数为0，电压表读数变大
D．若R4断路，两表的读数均变大

参考答案：CD

本题解析：A、若R2短路，则总电阻减小，电路中电流增大，内电压增大，路端电压减小，而外电路并联，故流过A中的电流减小，电流表示数减小；电压表由测R1两端的电压变为测R3两端的电压，由题意可知，电压表的示数变大，故A正确；
B、若R2断路，则总电阻增大，则电路中电流减小，内电压减小，路端电压增大，电流表示数增大；因右侧电路断路，故电压表示数变为零，故B正确；
C、若R1断路，与R2断路结果相同，故电流表示数变大，电压表示数减小，故C错误；
D、若R4断路，则总电阻增大，总电流减小，故路端电压增大，因右侧并联电路没有变化，故电流表示数增大；电压表示数增大，故D错误；
当电路短路时，电路中电阻减小，总电阻减小；而当电阻断路时，电路中总电阻增大．

本题难度：一般

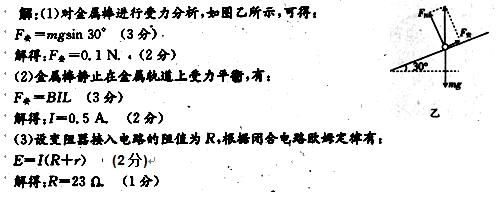

3、计算题  如图甲所示，在倾角的绝缘斜面上，固定一宽 的平行金属导轨，在导轨上端接入电源和滑动变阻器R，电源电动势，内阻，一质量的金属棒ab与两导轨垂直并接触良好，整个装置处于磁感应强度B="0.80" T，垂直于斜面向上的匀强磁场中．金属导轨光滑，导轨与金属棒的电阻不计，取，要保持金属棒在导轨上静止，求：

小题1:金属棒所受到的安培力．
小题2:通过金属棒的电流．
小题3:滑动变阻器R接入电路中的阻值．

参考答案：
【小题1】0.1N
【小题2】0.5A
【小题2】23Ω

本题解析：

本题难度：一般

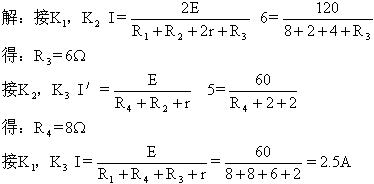

4、简答题  图中，两个电池的电动势都是60V，内阻都是2，＝8，＝2，和阻值未知，只接通时，回路电流为6A；只接通时，回路电流为5A，只接通、时的回路电流是多大?

参考答案：2.5A

本题解析：

本题难度：简单

5、选择题  金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U-I图线的是（　　）
A．

B．

C．

D．

参考答案：根据电阻的定义式R=UI可知，U-I图线上的点与坐标原点连线的斜率等于电阻，金属铂的电阻随温度的升高而增大，则图线上的点与坐标原点连线的斜率逐渐增大，图线是曲线，根据数学知识可知，C正确．
故选C

本题解析：

本题难度：一般
