1、计算题  （20分）一个“”形导轨PONQ，其质量为M=2.0kg，放在光滑绝缘的水平面上，处于匀强磁场中，另有一根质量为m=0.60kg的金属棒CD跨放在导轨上，CD与导轨的动摩擦因数是0.20，CD棒与ON边平行，左边靠着光滑的固定立柱a、b，匀强磁场以ab为界，左侧的磁场方向竖直向上（图中表示为垂直于纸面向外），右侧磁场方向水平向右，磁感应强度的大小都是0.80T，如图所示，已知导轨ON段长为0.50m，电阻是0.40Ω，金属棒CD的电阻是0.20Ω，其余电阻不计。导轨在水平拉力作用下由静止开始以0.20m/s2的加速度做匀加速直线运动，一直到CD中的电流达到4.0A时，导轨改做匀速直线运动.设导轨足够长，取g=10m/s2.求：

⑴导轨运动起来后，C、D两点哪点电势较高？
⑵导轨做匀速运动时，水平拉力F的大小是多少？
⑶导轨做匀加速运动的过程中，水平拉力F的最小值是多少？
⑷CD上消耗的电功率为P=0.80W时，水平拉力F做功的功率是多大？

2、选择题  如图所示，平行板电容器的两板与电源相连，板间同时有电场和垂直纸面向里的匀强磁场B，一个带电荷量为+q的粒子以v0为初速度从两板中间沿垂直电磁场方向进入，穿出时粒子的动能减小了，若想使这个带电粒子以v0沿原方向匀速直线运动穿过电磁场，可采用的办法是

[? ]
A．减小平行板的正对面积
B．增大电源电压
C．减小磁感应强度B
D．增大磁感应强度B

3、计算题  如图所示，等腰直角三角形ABC区域内有磁感应强度大小为B，方向垂直纸面匈里的匀强磁场，AB边水平。磁场下方有一方向水平向右的匀强电场。现有一质量为m电量为q的负离子（重力不计），以速度v0沿图中虚线垂直电场且正对三角形ABC的顶点C射入，穿过电场区域后，负离子从AB边进入磁场，又从AB边射出。已知AB=，电场宽度L=。求：

（1）负离子在AB边上入射点与出射点的距离；
（2）保持电场宽度L不变，调整电场上边界与磁场边界AB间的距离及电场强度的大小，使负离子在磁场中运动的时间最长，则此时电场强度E多大？

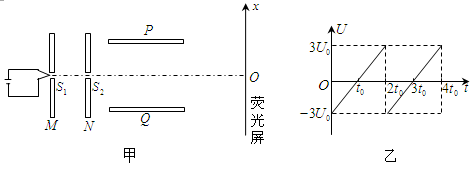

4、计算题  （20分）电视机的显像管中，电子束的偏转是用电偏和磁偏转技术实现的。如图甲所示，电子枪发射出的电子经小孔S1进入竖直放置的平行金属板M、N间，两板间所加电压为U0；经电场加速后，电子由小孔S2沿水平放置金属板P和Q的中心线射入，两板间距离和长度均为；距金属板P和Q右边缘处有一竖直放置的荧光屏；取屏上与S1、S2共线的O点为原点，向上为正方向建立x轴。已知电子的质量为m，电荷量为e，初速度可以忽略。不计电子重力和电子之间的相互作用。
（1）求电子到达小孔S2时的速度大小v；
（2）若金属板P、Q间只存在垂直于纸面向外的匀强磁场，电子恰好经过P板的右边缘飞出，求磁场的磁感应强度大小B；
（3）若金属板P和Q间只存在电场，P、Q两板间电压u随时间t的变化关系如图乙所示，单位时间内从小孔S1进入的电子个数为N。电子打在荧光屏上形成一条亮线；每个电子在板P和Q间运动的时间极短，可以认为两板间的电压恒定；忽略电场变化产生的磁场。试求在一个周期（即2t0时间）内打到荧光屏单位长度亮线上的电子个数n。

5、选择题  如图所示，两平行金属板中有相互垂直的匀强电场和匀强磁场，带正电的粒子（不计粒子的重力）从两板中央垂直电场、磁场入射．它在金属板间运动的轨迹为水平直线，如图中虚线所示．若使粒子飞越金属板间的过程中向上板偏移，则可以采取下列的正确措施为（　　）
A．使入射速度增大
B．使粒子电量增大
C．使电场强度增大
D．使磁感应强度增大
