1、选择题如图甲所示为一台小型发电机构造的示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示。发电机线圈内电阻为1.0Ω，外接灯泡的电阻为9.0Ω。则

[? ]

A．在t=0.01s时，穿过线圈的磁通量为零
B．电压表的示数为6V
C．线圈转动的转速为50 r/s
D．电动势的表达式为e=

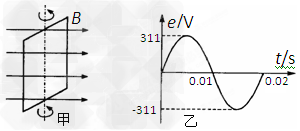

2、选择题在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如下图中的甲图所示，金属线框的总电阻为R，金属线框产生的交变电动势的图象如下图中的乙图所示，则

[? ]
A．t=0.005 s时线框的磁通量变化率为零
B．t=0.01 s时线框平面与中性面重合
C．线框中产生的电功率为P=
D．线框中产生的交变电动势频率为50Hz

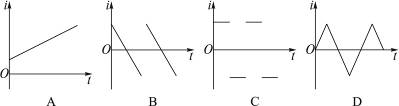

3、选择题如图17-1-14所示各图线中表示交流电的是（　　）

图17-1-14

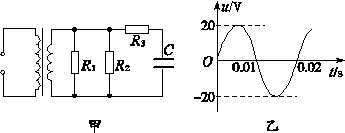

4、选择题如图甲所示，理想变压器原、副线圈的匝数比为20∶1，R1＝10 Ω，R2＝20 Ω，电容器电容C＝100 μF.已知电阻R1两端的正弦交流电压如图4乙所示，则 (　　)．

A．原线圈输入电压的最大值为400 V
B．交流电的频率为100 Hz
C．电容器所带电荷量恒为2×10－3 C
D．电阻R1消耗的电功率为20 W

5、选择题一正弦交流电的电压随时间变化的规律如图所示。由图可知（? ）

A．该交流电的电压瞬时值的表达式为u＝100sin(25t)V
B．该交流电的频率为40Hz
C．该交流电的电压的有效值为141.4V
D．若将该交流电压加在阻值R＝100Ω的电阻两端，则电阻消耗的功率为50W
