1、选择题  一根通电长直导线通以如图所示的电流，则在它正上方一点P所产生的磁场方向是(?)

A．垂直纸面向里
B．垂直纸面向外
C．水平向左
D．水平向右

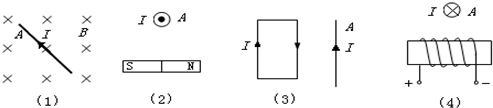

2、选择题  下列各图中通电直导线A受到的安培力的方向水平向右的是（　　）

A．图（2）
B．图（1）和（2）
C．图（3）
D．图（2）和（4）

3、计算题  一劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框abcd，bc边长为L，线框的下半部处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里。现在线框中通以电流I，方向如图所示，开始时线框处于平衡状态，且弹簧处于原长。今将磁场的方向反向，磁感应强度的大小保持不变，线框将会达到新的平衡状态。求：此过程中线框位移的大小x=？方向如何？

4、选择题  如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是（　　）
A．感应电流的方向始终是由P→Q
B．感应电流的方向先是由P→Q，后是由Q→P
C．PQ受磁场力的方向垂直杆向左
D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右
