1、简答题  如图所示：在铅板A中心处有一个放射源C，它能向各个方向不断地射出速度大小相等的电子流，B为金属网，M为紧靠金属网外侧的荧光屏，电子打在荧光屏上会使其发出荧光，A和B连接在电路上，它们相互平行且正对面积足够大．已知电源电动势为E，滑动变阻器的最大电阻是电源内阻的4倍，A、B间距为d，电子质量为m，电量为e，不计电子运动所形成的电流对电路的影响、忽略重力作用．
（1）当图中滑动变阻器的滑片置于变阻器中点时，求闭合电键K后，A、B间的场强大小；
（2）要使荧光屏上的亮斑面积减小，应让滑动变阻器的滑片向哪端滑动？请指出亮斑的形状？
（3）若移动滑动变阻器的滑片，荧光屏上形成的亮斑最小面积为S，试求出电子刚离开放射源C的速度大小．

参考答案：（1）设内阻为r，则滑动变阻器的最大电阻R=4r，由分压关系有：
UAB=2rER+r=0.4E
∴EAB=UABd=0.4Ed
（2）滑片应向右端滑动．亮斑为圆型．
（3）当滑片处于最右端时，亮斑最小，此时初速v沿平行于A板方向的电子打在荧光屏上的位置距离圆心最远．设亮斑半径为R斑．
由于电子在匀强电场中做类平抛运动，故
亮斑半径R斑=vt?
加速度a=qUd?
偏转位移d=12at2=eUt22md?
此时两极板间电压U=4rE5r=0.8E?
亮斑大小S=πR斑2?
联立各式解得：v=1d

本题解析：

本题难度：一般

2、实验题  利用打点计时器《探究小车的速度随时间变化的规律》，如图给出了该次实验中，从0点开始，每5个点取一个计数点的纸带，其中1、2、3、4、5、6都为记数点。测得：S1=1.40cm，S2=1.90cm，S3=2.40cm，S4=2.90cm，S5=3.40cm，S6=3.90cm。

（1）在计数点3所代表的时刻，纸带运动的瞬时速度为v3=?m/s，物体的加速度a=?m/s2（保留三位有效数字）?
（2）如果当时电网中交变电流的频率是f="51" Hz，而做实验的同学并不知道，那么加速度的测量值与实际值相比?（选填：偏大、偏小或不变）。

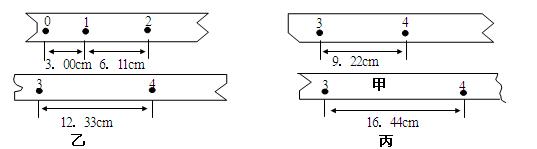

（3）某同学测定匀变速直线运动的加速度时，得到了在不同拉力下的A、B、C、D、……等几条较为理想的纸带，并在纸带上每5个点取一个计数点，即相邻两计数点间的时间间隔为0.1s，将每条纸带上的计数点都记为0、1、2、3、4、5……，如图所示甲、乙、丙三段纸带，分别是从三条不同纸带上撕下的．在甲、乙、丙三段纸带中，属于纸带A的是_____。

参考答案：（1）0.125.0.500（2）偏小 （3）乙

本题解析：略

本题难度：简单

3、计算题  有一初速为零的电子经电压U1加速后，进入两块间距为d，电压为U2的平行金属板间，若电子从两板正中间垂直电场方向射入，且正好能从B板边缘穿出电场，设电子的电荷量为e，质量为m，求：
（1）电子刚进入平行金属板时的初速度；
（2）电子的偏转距离；
（3）平行金属板的长度。

参考答案：解：（1）由动能定理，得
（2）
（3）由类平抛运动得

所以×=

本题解析：

本题难度：困难

4、实验题  利用如图甲所示的电路测量某电池的电动势E和内电阻r，图中R是电阻箱，R0是阻值为1.0Ω的定值电阻。闭合电键S，调节电阻箱的阻值，记录电阻箱的示数R和电压表相应的示数U，记录数据如表所示。为了较方便准确地得到实验结论，可用图像法来处理实验数据，若图像的纵坐标表示电压表的示数U，则图像横坐标表示的物理量应是? （请从数据表格中选择），利用表中的数据在图乙所示的坐标纸中画出图像，根据图像可求得电源的电动势E=?V，电源的内电阻r=?Ω。（结果保留二位小数）

参考答案：，1.50（1.49~1.51），0.52（0.50~0.54）

本题解析：

本题难度：一般

5、选择题  不定项选择
有关欧姆表的使用，下列说法中正确的是（ ? ）
A．更换测量挡时，需要重新调零
B．测量电阻时，表的指针偏转角度越大，误差就越小
C．使用完毕应将选择开关旋至交流电压最高挡或“OFF”挡
D．如果指针相对电流零刻度偏转太小，应改用大量程测量

参考答案：ACD

本题解析：

本题难度：一般
