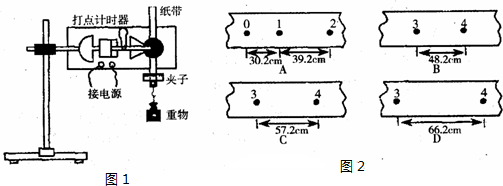

1、简答题  利用如图1所示的装置，在做“测量重力加速度”的实验中，得到了几条较为理想的纸带．已知每条纸带上每5个点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，…．由于不小心，纸带都被撕断了，如图2所示，根据给出的A、B、C、D四段纸带回答：

①在B、C、D三段纸带中选出从纸带A上撕下的那段应该是______（填字母）
②纸带A上，打点1时重物的速度是______m/s（结果保留三位有效数字）．
③当地的重力加速度大小是______m/s2（结果保留三位有效数字）．该地区的地形可能为______（填“高山”或“盆地”）．

参考答案：①△x=x12-x01=39.2cm-30.2cm=9cm
x34=x12+2△x=39.2cm+2×9cm=57.2cm
故选C；
②匀变速直线运动某段时间中间瞬时速度，故
v1=x01+x122T=0.302+0.3922×0.1m/s=3.47m/s
③由△x=aT2，得到：
a=△xT2=0.09m(0.1s)2=9.00m/s2
重力加速度与高度和纬度有关，故一定是在高山上；
故答案为：①C；②3.47；③9.00，高山．

本题解析：

本题难度：一般

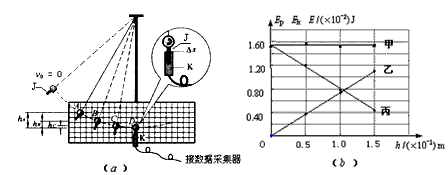

2、实验题  DIS实验是利用现代信息技术进行的实验。学生实验“用DIS研究机械能守恒定律”的装置如图（a）所示，某组同学在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图（b）所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能Ep、动能Ek或机械能E。试回答下列问题：

（1）图（b）的图像中，表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是__________________（按顺序填写相应图线所对应的文字）。
（2）图（a）所示的实验装置中，小球起到_____ 的作用。
（3）根据图（b）所示的实验图像，可以得出的结论是____________________________________。

参考答案：（1）?乙、丙、甲
（2）挡光片（或遮光片、遮光板），光电门传感器（或光电门、光电传感器）
（3）在误差允许的范围内，在只有重力做功的情况下，小球的机械能守恒。

本题解析：

本题难度：一般

3、填空题  在《验证机械能守恒定律》实验中，打点计时器所接交流电频率为50Hz，当地重力加速度g=9.80m/s2。实验选用重锤质量为m（kg），从所打纸带中选择一条合适的纸带，此纸带第1、2点间的距离应接近____________。纸带上连续的点A、B、C、D至第1点O的距离如图所示，则重锤从O运动到C，重力势能减少____________J，重锤经过C时的速度为____________m/s，其动能增加____________J。

参考答案：2 mm，5.50m，3.30，5.45m

本题解析：

本题难度：一般

4、简答题  像打点计时器一样，光电计时器也是一种研究物体运动情况的常见计时仪器，每个光电门都由光发射和接收装置组成．当有物体从光电门中间通过时，与之相连的计时器就可以显示物体的挡光时间．如图甲所示，图甲中NM是水平桌面、PM是一端带有滑轮的长木板，1、2是固定在木板上相距为l的两个光电门（与之连接的计时器没有画出）．滑块A上固定着用于挡光的窄片K，让滑块A在重物B的牵引下从木板的顶端滑下，计时器分别显示窄片K通过光电门1和光电门2的挡光时间分别为t1=2.50×10-2s、t2=1.25×10-2s；
（1）用游标卡尺测量窄片K的宽度（如图乙）d=______m（已知l＞＞d）；
（2）用米尺测量两光电门的间距为l=20cm，则滑块的加速度a=______m/s2（保留两位有效数字）；
（3）利用该装置还可以完成的实验有：______
A．验证牛顿第二定律
B．验证A、B组成的系统机械能守恒
C．测定滑块与木板之间的动摩擦因数
D．只有木板光滑，才可以验证牛顿第二定律
E．只有木板光滑，才可以验证A、B组成的系统机械守恒定律．

参考答案：（1）游标卡尺的主尺读数为：5mm，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标读数为0.05×3mm=0.15mm，所以最终读数为：5mm+0.15mm=5.15mm=5.15×10-3m．
故答案为：5.15×10-3．
（2）由于挡光时间极短，因此可以利用其平均速度来代替瞬时速度，故有：
v1=dt1? ①
v2=dt2? ②
v22-v21=2ax? ③
联立①②③得：a=(dt2)2-(dt1)22l≈0.32m/s2　　
故答案为：0.32．
（3）A、D、根据验证牛顿第二定律的实验原理可知，通过该装置可以验证牛顿第二定律，至于木板是否光滑对实验没有影响，故A正确，D错误；
B、E、要验证系统机械能守恒，木板必须光滑，故B错误，E正确；
C、根据该实验装置可知，将木板平放，通过纸带求出A、B运动的加速度大小，因此根据 牛顿第二定律有：mBg-mAgμ=（mA+mB）a，由此可知可以求出测定滑块与木板之间的动摩擦因数
故C正确．
故选ACE．

本题解析：

本题难度：一般

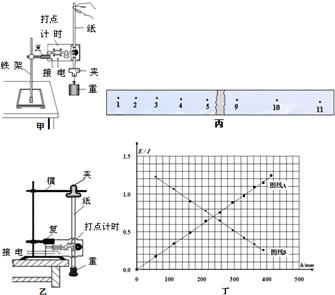

5、简答题  如图甲，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以验证机械能守恒定律．某同学设计了图乙装置来完成同样的实验．
（1）下列关于图乙装置的说法中，能减小实验误差的是______．
A．用夹子夹住纸带上端避免手提纸带因抖动而造成摩擦的增大
B．用复夹和铁架台台面固定住打点计时器能使装置更加稳定
C．选用重锤连接纸带要比用夹子和重物连接纸带下落时阻力小
D．用图乙方式可以节省纸带，让点迹更为密集
（2）图丙是某次实验所得到的一条点迹较为清晰的纸带的一段，经过测量计算后，某同学画出了如图丁所示的E-h图线，则他所画图线选取的零势能点为图丙中打点计时器打下______（选填“1点”或“11点”）时物体所在的位置，图丁中表示动能随高度变化的曲线为______选填“图线A”或“图线B”），
（3）图丁中的h1=58.5mm和h2=390.0mm两处机械能E1与E2大小关系为E1______E2（选填“大于”、“等于”或“小于”）．

参考答案：（1）A、用夹子夹住纸带上端避免手提纸带因抖动而造成摩擦的增大，故A正确．
B、用复夹和铁架台台面固定住打点计时器能使装置更加稳定．故B正确．
C、选用重锤连接纸带要比用夹子和重物连接纸带下落时阻力小．故C正确．
D、采取图乙方式并没有节省纸带，点迹没有变密集．故D错误．
故选ABC．
（2）由题意可知，1点的动能小，11点的动能大，从1点到11点动能逐渐增大，因为图线中一个能随高度的增加而增加，一个能随高度的增加而减小，知选取11点为零势能点，1点的高度大，重力势能大，动能小．所以图线B是动能随高度变化的曲线．
（3）机械能等于动能与势能之和，通过图线发现，在横坐标分别为58.5mm、390mm处，两图线的纵坐标之和在h2处大，所以E1＜E2．
故答案为：（1）ABC，（2）11点，图线B，（3）小于．

本题解析：

本题难度：一般
