1、填空题  （4分）将长度为0.2m、通有1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示。已知磁感应强度为1T，试求下列各图中导线所受安培力的大小。

（1）F1 =?N?（2）F2 =?N?（3）F3 =?N?（4）F4 =?N

2、选择题  如图所示，长为L的导体棒ab，用软导线悬挂在磁感应强度为B的、方向水平的匀强磁场中，若通以从a→b的电流，悬线中有拉力。为了增大悬线拉力，下列方法可以实现的是

A．磁场方向不变，增加磁感应强度
B．电流方向不变，增加电流强度
C．电流方向和磁场方向同时反向
D．磁场方向反向，电流方向不变

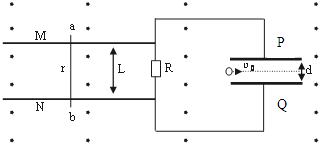

3、简答题  如图所示，M、N为纸面内两平行光滑导轨，间距为L．轻质金属杆a、b可在导轨上左右无摩擦滑动，杆与导轨接触良好，导轨右端与定值电阻连接．P、Q为平行板器件，两板间距为d，上下两板分别与定值电阻两端相接．两板正中左端边缘有一粒子源始终都有速度为v0的带正电粒子沿平行于极板的方向进入两板之间．整个装置处于垂直于纸面向外的匀强磁场中．已知轻杆和定值电阻的阻值分别为r和R，其余电阻不计，带电粒子的重力不计，为使粒子沿原入射方向从板间右端射出，则轻杆应沿什么方向运动？速度多大？

4、填空题  如图，甲、乙两处有一处是电源，另一处是用电器，在中间用小磁针测试，发现P处小磁针N极指向纸外，Q处磁针N极指向纸里，则______处是电源（选填“甲”或“乙”），R2中电方向______（选填“向右”或“向左”）．

5、选择题  如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外．有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子

A.只有速度v大小一定的粒子可以沿中心线通过弯管
B.只有质量m大小一定的粒子可以沿中心线通过弯管
C.只有质量m与速度v的乘积大小一定的粒子可以沿中心线通过弯管
D.只有动能Ek大小一定的粒子可以沿中心线通过弯管
