1、选择题  有一种测量人体重的电子秤，其原理图如图所示，它主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表（实质是理想电流表），设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力F变化的函数式为R=30－0.02F（F和R的单位分别是N和Ω）。下列说法正确是

[? ]
A．该秤能测量的最大体重是1500N
B．体重为1300N应标在电流表刻度盘2A刻度处
C．该秤零刻度线（即踏板空载时的刻度线）应标在电流表刻度盘0刻度处
D．该秤零刻线应标在电流表刻度盘的最右端

2、选择题  图为一个逻辑电路图及其真值表，下列说法中正确的是

[? ]
A.该门电路为“与”门电路，真值表中X处的逻辑值为1
B.该门电路为“与”门电路，真值表中X处的逻辑值为0
C.该门电路为“或”门电路，真值表中X处的逻辑值为0
D.该门电路为“或”门电路，真值表中X处的逻辑值为1

3、计算题  利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。

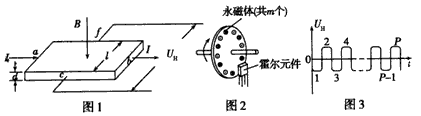

如图1，将一金属或半导体薄片垂直置于磁场B中，在薄片的两个侧面a、b间通以电流I时，另外两侧c、f间产生电势差，这一现象称为霍尔效应。其原因是薄片中的移动电荷受洛伦兹力的作用向一侧偏转和积累，于是c、f间建立起电场EH，同时产生霍尔电势差UH。当电荷所受的电场力与洛伦兹力处处相等 时，EH和UH达到稳定值，UH的大小与I和B以及霍尔元件厚度d之间满足关系式UH=RH，其中比例系数RH称为霍尔系数，仅与材料性质有关。

（1）设半导体薄片的宽度（c、f间距）为l，请写出UH和EH的关系式；若半导体材料是电子导电的，请判断图1中c、f哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为n，电子的电荷量为e，请导出霍尔系数RH的表达式（通过横截面积S的电流I=nevS，其中v是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着m个永磁体，相邻永磁体的极性相反。霍尔元件置于被测圆盘的边缘附近。当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图象如图3所示。
a．若在时间t内，霍尔元件输出的脉冲数目为P，请导出圆盘转速N的表达式；
b．利用霍尔测速仪可以测量汽车行驶的里程，除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想。

4、简答题  什么是CDMA?

5、选择题  美同科学家Willard S．Boyle与George E．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖，CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有(? )
A．发光二极管? B．热敏电阻
C．霍尔元件?D．于电池
