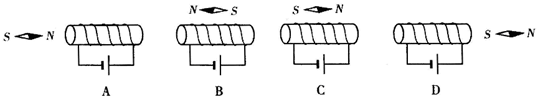

1、选择题 如图所示,在通电螺线管的磁场中,放有一个小磁针,当小磁针静止时,在下列各图中N极指向正确的是(?)
2、选择题 磁场中某区域的磁感线如图所示,则(?)
A.a点磁感应强度比b点的小
B.两处的磁感应强度的方向相同
C.a点磁感应强度比b点的大
D.同一闭合线圈放在a处时磁通量较大
3、选择题 如图所示是几种常见磁场的磁感线分布示意图,下列说法正确的是( )
A.图甲中a端是磁铁的S极,b端是磁铁的N极
B.图甲中a端是磁铁的N极,b端是磁铁的S极
C.图乙是两异名磁极的磁感线分布示意图,c端是N极,d端是S极
D.图乙是两异名磁极的磁感线分布示意图,c端是S极,d端是N极
4、选择题 如图是一个用均匀金属导线做成的圆环,A?B是圆环直径的两端点,当电流I从A点流入,从B点流出时,在环中心处的磁场方向是(? )
A.在圆环所在的平面内,且指向B
B.垂直圆环平面,且指向纸外
C.垂直圆环平面,且指向纸内
D.磁感应强度为零,无方向
5、填空题 如图所示为两根互相平行的通电直导线a,b的横截面图,a,b中的电流方向已在图中标出,在图中作出导线a中的电流产生的磁场的磁感线环绕方向及导线b所受的磁场力的方向。
