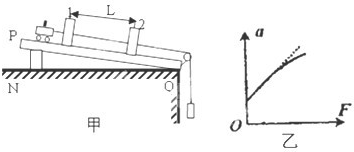

1、填空题  光电门传感器也是一种研究物体运动情况的计时仪器，现利用图甲所示装置设计一个“验证物体产生的加速度与合外力、质量关系”的实验，图中NO是水平桌面，PO是一端带有滑轮的长木板，1、2是固定在木板上的两个光电门．小车上固定着用于挡光的窄片，让小车从木板的顶端滑下，光电门连接数据采集器，并把数据采集器和计算机连接，打开软件．

①该实验中，为了探究a与F?关系，必须使用的物理方法是______．
②已知窄片的宽度为d，计算机显示的光电门1、2的挡光时间分别为t1、t2．用米尺测量光电门间距为L（L远大于d），则小车的加速度表达式a=______（用题中所给的字母表示）．
③有位同学通过测量，作出a-F图线，如图乙中的实线所示．试分析：乙中图线不通过坐标原点的原因是______；
乙中图线上部弯曲的原因是______．

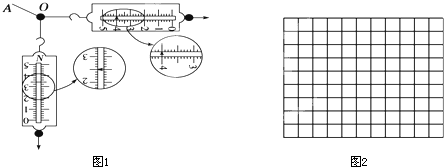

2、简答题  将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计．沿着两个不同的方向拉弹簧测力计．当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图1所示．这时弹簧测力计的读数可从图中读出．
（1）由图可读得两个相互垂直的拉力的大小分别为______N和______N（只需读到0.1N）．
（2）在方格纸（如图2）上按作图法的要求画出这两个力及它们的合力．

3、选择题  关于力，下列说法正确的是（ ? ）
A．力是不能离开施力物体和受力物体而独立存在的
B．两个物体不相互接触就不存在力的作用
C．力的大小相同，作用效果不一定相同
D．力的大小是可以用天平测量的

4、填空题  在“验证力的平行四边形定则”的实验中，用两个弹簧秤把橡皮条拉到一定长度并记下结点0及两个的大小与方向后，再改用一个弹簧秤拉时，也要把橡皮条拉到______，并记下______．在坐标图中已画出两弹簧秤拉力的图示，已知方格每边长度表示1.0N，试用作图法画出合力F的图示，并由此得出合力F的大小为______N．

5、选择题  如图所示，在研究牛顿第二定律的演示实验中，若1、2两个相同的小车所受拉力分别为F1、F2，小车（包括砝码）的质量分别为m1、m2，打开夹子后经过相同的时间两车的位移分别为x1、x2，则在实验误差允许的范围内，有

[? ]
A．当m1=m2、F1=2F2时，x1=2x2
B．当m1=m2、F1=2F2时，x2=2x1
C．当F1=F2、m1=2m2时，x1=2x2
D．当F1=F2、m1=2m2时，2x1=x2
