1、实验题  硅光电池是一种可将光能转换为电能的器件，某同学用如图所示电路探究影响硅光电池的内阻的因素，图中R0为已知阻值的定值电阻，电压表视为理想电压表。
（1）根据电路图用笔画线代替导线将图中的实验器材连接成实验电路。
实验I:用一定强度的光照射硅光电池，调节滑动变阻器，记录两电压表的读数U1和U2，作出U1-U2图象如图中曲线1。
实验Ⅱ：减小实验I中光的强度，重复实验，得到图中的曲线2。
（2）根据实验过程及图象，你能得到的结论是：
a．光照强度一定的条件下，电池的内阻随电流的增大而_________，
b．在通过相同的电流时，电池的内阻因光照强度的减弱而________。

2、实验题  某实验小组控制一种热敏电阻的温度特性．现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．

(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在图(1)中的实物图上连线．
(2)实验的主要步骤：
①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；
②在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关．
③实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R－t关系图线．请根据图(2)中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．

3、选择 题  如图5-1-11所示，R1是定值电阻，R2是正温度系数热敏电阻，L为小灯泡，当温度降低时（?）

图5-1-11
A．R1两端的电压增大
B．电流表的示数增大
C．小灯泡的亮度变小
D．小灯泡的亮度变大

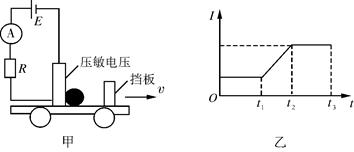

4、填空题  压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，则t1～t2时间内小车的运动情况是___________（选填“匀速”、“匀加速”或“变加速”）；t2～t3时间内小车的运动情况是____________（选填“匀速”、“匀加速”或“变加速”）

5、简答题  如图是一个简单的组合逻辑电路，完成其真值表．
