参考答案：C

本题解析：欧姆表刻度左密又疏，100与200正中间的刻度小于150．
解：欧姆表表盘左边密右边疏，零刻度在右边，测量时指针指在100与200刻度的正中间，指针的示数应大于100而小于150，
又选择旋钮置于“×10”档，所以带测电阻的阻值应该在1000到1500Ω之间，故C正确．
故选C
点评：本题考查了欧姆表刻度盘的特点，题目难度较小．

本题难度：一般

3、实验题  在“测定金属的电阻率”的实验中，某同学进行了如下操作：

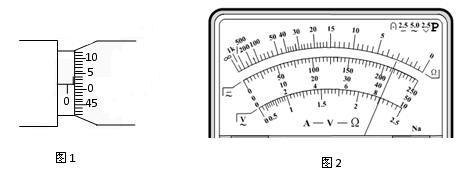

（1）用毫米刻度尺测量接入电路中的金属丝的有效长度l。再用螺旋测微器测量金属丝的直径D，某次测量结果如图所示，则这次测量的读数D=    mm。
(2)为了合理选择实验方案和器材，首先使用欧姆表（´1挡）粗测拟接入电路的金属丝的阻值R。欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图所示，则这次测量的读数R=_____Ω。

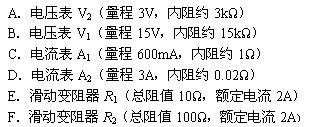

(3)使用电流表和电压表准确测量金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用    ，电流表应选用    ，滑动变阻器应选用    （选填器材前的字母）。


(4)若采用上图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。

参考答案：（1）0.518  （2）3.0   （3）A   C   E   (4)  b

本题解析：（1）螺旋测微器读数第一部分是固定刻度读出0.5mm的整数倍，观察图可得为0.5 mm，可动刻度与固定刻度对齐的刻度线接近2，估读一位位1.8，乘以精确度0.01mm，读数为。
（2）欧姆档的读数为指针刻度乘以倍率即
（3）待测电阻为3欧姆左右，电源电动势为4V，电压表两个量程选择3v量程，而不选择15v，那样指针偏转角度太小，读数不准确。而且金属丝电流不易过大，所以电压表量程选择小量程A，电流表也选择小量程即C，滑动变阻器要与金属丝串联分压，所以滑动变阻器要和金属丝电阻相当，不易相差太多，排除F选择E。
（4）电流表的内接外接根据“大内偏大小外偏小”判断，由于待测电阻，所以电流表选择外接，因此电压表接在b点。
考点：测金属丝电阻实验探究

本题难度：一般

4、实验题  （6分）在做“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示。

（1）在答题卡的方框内画出与图甲对应的电路图；
（2）在图乙-R坐标系中标出了该同学所测的实验数据点，试作出这些数据点的拟合直线，并读得该直线的纵轴截距为        A-1，求得其斜率为        V-1；

（3）求得电池的电动势是        V，内阻是       Ω。

参考答案：（1）见解析（2）0.9  0.67（3）1.5（±0.1）（1分），1.4（±0.3）（1分）

本题解析：（1）电路图如图所示：

（2）纵截距表示：，斜率表示电动势的倒数，根据数据可得，所以解得,

考点：考查了“测定电池的电动势和内阻”的实验
点评：本题的关键是知道图像的斜率和纵截距表示的物理含义

本题难度：一般

5、实验题  在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选用：
A电压表量程为15V ，B 电压表量程为3V ,
A 变阻器为（20Ω，3A ） B 变阻器为（500Ω，0.2A ） ．
（1）电压表应该选______（填A或B），这是因为_____        ___       。
（2）变阻器应选      （填A或B）， 这是因为­­_________          ____。

参考答案：（1）B， A表量程太大，读数误差太大 （2）A， B变阻器额定电流太小，阻值太大调节不方便

本题解析：(1)试验中电表指针偏转角度越大越好，所以电压表应选量程为3V的，
(2)滑动变阻器的最大阻值和电路电阻越接近操作越方便，所以选择20Ω的，
考点：考查了测定电源的电动势和内阻的实验

本题难度：一般
