2、实验题  在一次课外实践活动中，某课题研究小组收集到数码相机、手机等电子产品中的一些旧电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子元件，现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7 V，允许最大放电电流为100 mA）。在操作台上还准备了如下实验器材：
A．电压表V（量程4V，电阻RV约为4.0kΩ）
B．电流表A1（量程100 mA，内阻不计）
C．电流表A2（量程2 mA，内阻不计）
D．滑动变阻器R1（0-2kΩ，额定电流0.1A）
E．电阻箱R2（0-999.9Ω）
F．开关S一只，导线若干

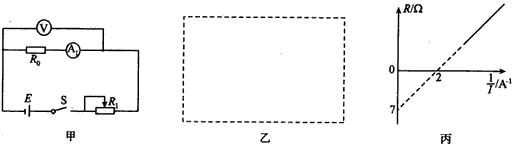

（1）为了测定电阻R0的阻值，小组的一位成员，设计了如图甲所示的电路原理图，所选取的相应器材（电源用待测的锂电池）均标在图上，其器材选取中有不妥之处，你认为应该怎样调整？__________________________________________________
（2）如果在实际操作过程中，发现滑动变阻器R1、电压表V已损坏，请用余下的器材测量锂电池的电动势E和内阻r。
①请你在方框乙中画出实验电路原理图（标注所用器材符号）；
②该实验小组的同学在实验中取得多组数据，然后通过作出如图丙所示的线性图象处理数据，则电源电动势为___________V，内阻为___________Ω。

3、实验题  1）在做“验证力的平行四边形定则”的实验时，橡皮条的一端固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点，则下列说法中正确的是 （?）
A．同一次实验中，O点位置不能变动
B．实验中，只需记录弹簧测力计的读数和O点的位置
C．实验中，把橡皮条的另一端拉到O点时，两个弹簧测力计之间的夹角必须取90°
D．实验中，要始终将其中一个弹簧测力计沿某一方向拉到最大量程，然后调节另一弹簧测力计拉力的大小和方向，把橡皮条另一端拉到O点
（2）测量一只量程已知的电压表的内阻，器材如下：（?）
A．待测电压表(量程3 V，内阻未知)一块
B．电流表(量程3 A，内阻0.01 Ω)一块
C．定值电阻(阻值5 kΩ，额定电流0.5 A)一个
D．电池组(电动势小于3 V，内阻可忽略)一个
E．多用电表一块
F．开关两只
G．导线若干
有一同学利用上面所给器材，进行如下实验操作：
（1）用多用电表进行粗测：多用电表的电阻挡有3种倍率，分别是×100 Ω、×10 Ω和×1 Ω.该同学选择×10 Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小．为了较准确地进行测量，应选择________倍率．换挡后，应注意________．若重新测量的结果如图所示，那么测量结果大约是________。
（2）为了更准确地测出该电压表内阻的大小，该同学设计了如图实－10－9甲、乙所示的实验电路．你认为其中较合理的是_______ (填“甲”或“乙”)电路，其理由是?
（3）用你选择的电路进行实验时，需要直接测量的物理量是_____________；用上述所测各量表示电压表内阻，其表达式应为RV＝?。

4、简答题  用图中所示的电路测定未知电阻Rx的值，图中电源的电动势E未知，电源内阻r与电流表的内阻RA均可忽略不计，R为电阻箱．
（1）要测得Rx的值，R至少需要取几个不同的数值？请用所测得的物理量推导出计算Rx的表达式；
（2）若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测RX时，R至少需要取几个不同的数值？请用所测得的物理量推导出计算Rx的表达式；
（3）若电源内阻r不可忽略，能否应用此电路测量Rx．

5、实验题  （10分）利用以下器材测定干电池的电动势和内电阻：
A待测干电池两节? B电流传感器
C电压传感器? D电阻箱R（0~20Ω，2 A）?
E电阻R0（2 000Ω）? F开关和导线若干
某同学设计了如图甲所示的电路来完成实验。

（1）实验中应该选用的传感器是_______________（填写字母序号）（2分）
（2）当开关K闭合之前，电阻箱的阻值应调到______________（选填最大、最小）（2分）
当电阻箱的阻值变小时，传感器的读数将___________（选填变大、变小、不变）（2分）
（3）图乙为该同学利用测出的实验数据通过计算机绘出如图所示的图线。（为电阻箱的阻值示数，为保护电阻），则由图线可得被测干电池的电动势E＝________V（2分），内阻r ＝________Ω。（2分）（答案保留两位有效数字）
