1、选择题一个按正弦规律变化的交变电流的 i-t 图象如图所示.根据图象可以判定

A．交变电流的频率f="0.2" Hz
B．交变电流的有效值I=20A
C．交变电流瞬时值表达式 i="20sin0.02t" A
D．在t=T/8时刻，电流的大小与其有效值相等

参考答案：Ｄ

本题解析：从图中可以看出，交变电流的最大值为Im="20" A.交变电流的周期为T="0.02" s，所以 f=1/T="50" Hz交变电流的瞬时值表达式为i=Imsinωt=Imsin2πft="20sin314t" A;在t="T" /8时，交变电流的瞬时值为i=Imsint=Imsin=Im/?A,故选D
点评：本题难度较小，对于交流电要掌握四个值：有效值、峰值、瞬时值和平均值

本题难度：简单

2、选择题收录机等小型家用电器所用的稳压电源，是将220V的正弦交流电变为稳定的直流电的装置，其中的关键部分是整流电路。有一种整流电路可以将正弦交流电变成如图所示的脉动直流电（每半个周期都按正弦规律变化）。则该脉动直流电电流的有效值为（?）

A．8A
B．4A
C．2A
D．A

参考答案：B

本题解析：根据电流的有效值定义可得I=，B正确。

本题难度：简单

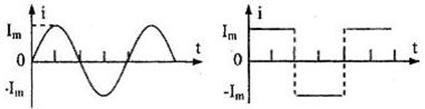

3、选择题两只相同的电阻，分别通以如图所示的正弦波形的交流电和方波形的交流电，两种交流电的最大值相等，且周期相等．在交流电的一个周期内，正弦波形的交流电在电阻上产生的焦耳热为Q1，方波形交流电在电阻上产生的焦耳热Q2，Q1∶Q2等于

A．1∶1
B．2∶1
C．1∶2
D．4∶3

参考答案：C

本题解析：本题考查的是对焦耳定律的理解，左图中的交流电有效值，焦耳定律，于是Q1∶Q2等于1∶2，C答案正确；

本题难度：一般

4、选择题把220V的交流加在440Ω的电阻上，则电阻上（?）
A．电压的有效值为220V，电流有效值为0.5A．
B．电压的峰值为220V，电流的有效值为0.5A．
C．电压的有效值为220V，电流的峰值为0.5A．
D．电压的峰值为220V，电流的最大值为0.5A．

参考答案：A

本题解析：220V为交流电电压的有效值，电流的有效值为所以A正确。

本题难度：简单

5、计算题（14分）如图所示，匀强磁场的磁感应强度，边长L=10cm的正方形线圈共100匝，此线圈电阻，线圈绕垂直于磁感线的对称轴匀速转动，角速度为，外电路电阻，求：

（1）转动过程中感应电动势的最大值。
（2）交流电压表的示数。

参考答案：（1）（2）0.8V

本题解析：（1）
（2）
本题考查交变电流的产生和有效值的计算，由峰值Em=NBSw可求得峰值，根据峰值和有效值相差1.414倍可求得有效值，根据串联分压可知外电阻两端电压

本题难度：一般
