参考答案：当变阻器滑片向上移动时，变阻器接入电路的电阻增大，引起B灯与变阻器R2并联的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．
流过电阻R1的电流I1=I-IA，由于干路电流I减小，灯A的电流IA增大，所以I1减小，电阻R1的电压减小．灯B的电压UB=U-U1，由于U增大，U1减小，所以UB增大，灯B变亮．
故选C

本题解析：

本题难度：一般

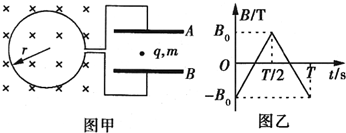

3、简答题  如图甲所示，半径为r、匝数为n的线圈，其两极分别与固定水平放置的平行金属板A、B连接，线圈处在匀强磁场中，磁场方向垂直线圈平面，磁感应强度随时间变化规律如图乙所示．在t=0时刻，将一质量为m、带电荷量为+q、重力不计的粒子从平行金属板中心位置由静止释放，发现在第一个周期内粒子未与金属板相撞．求：

（1）平行金属板间的距离d应满足的条件．
（2）在满足（1）的前提下，在T时间内粒子的最大动能为多大？

参考答案：（1）法拉第电磁感应定律，则有线圈感应电动势E=n△?△t=nB0T?πr2，
粒子从平行金属板中心位置由静止释放，由发现在第一个周期内粒子未与金属板相撞．
则有d2≥2×12a(T2)2
根据牛顿第二定律，则有a=Fm=qEmd
由以上三式综合，解之得：d≥

本题解析：

本题难度：一般

4、选择题  如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是

A．路端电压变小
B．电流表的示数变大
C．电源内阻消耗的功率变小
D．电路的总电阻变大

参考答案：A

本题解析：当滑动触头向b端滑动的过程中，变阻器R1连入电路的电阻变小，根据闭合电路欧姆定律和串并联电路的特点有，所以可知，只有选项A正确；考点：

本题难度：一般

5、选择题  如图所示，电源电动势为E，内阻为r，电表均为理想表,电路正常工作。下列说法错误的是（?）

A．当滑片向左滑动时，电压表的示数增大，但与外电阻不成正比
B．当滑片向左滑动时，电流表的示数减小，且与外电阻成反比
C．当滑片在最左端时，电压表的示数不等于电动势
D．当滑片在最右端时，电压表的示数等于电动势

参考答案：BD

本题解析：从部分到总体再到部分原理分析
当滑片向左滑动时，滑动变阻器连入电路的电阻增大，所以电压表示数增大，电流表示数减小，根据可得电压表示数与外电阻不成正比，A正确，根据电流和外电阻不成反比，B错误，当划片在最左端时，外电路电阻最大，由于电源内阻的存在电压表的示数不等于电动势，C正确，当划片在最右端，外电路电阻为零，但是由于内阻的分压，所以电压表的示数不等于电动势，D错误，故选BD，
点评：只有当外电路处于断路时，电压表两端的电压才会等于电源的电动势，

本题难度：一般
