1、填空题  如图所示，一质量为m．电荷量为+q的小球从距地面为h处，以初速度v0水平抛出，在小球运动的区域里，加有与小球初速度方向相反的匀强电场，若小球落地时速度方向恰好竖直向下，小球飞行的水平距离为L，小球落地时动能EK=______，电场强度E=______．

参考答案：由题意知小球以v0水平向右抛出后受到水平方向向左的电场力F=qE作用，以加速度a=qEm做匀减速直线运动，小球落地后速度恰好竖直向下，说明水平方向的速度减为0，小球有竖直方向只受重力作用，做自由落体运动，已知小球下落高度为h，重力加速度为g，则据h=12gt2得小球运动时间t=

本题解析：

本题难度：一般

2、简答题  某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

（1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值______（选填：“偏大”或“偏小”）．
（2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U，并计算得下表所列数据．

参考答案：（1）由于电压表的内阻不是无穷大，所以当把电压表直接接在电源两端时，有电流通过电压表，电压表测量的是电源的路端电压，所以小于电源电动势．

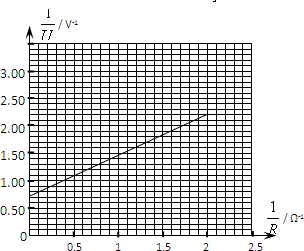

（3）1U-1R图象如图所示


（4）由E=U+URr，解得1U=rE.1R+1E，可见图象纵轴截距1E=0.7，所以E=1.43V，图象斜率rE=0.75，解得r=1.07Ω
故答案为（1）偏小
（3）如图
（4）1.43，1.07

本题解析：

本题难度：一般

3、实验题  在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6 Ω。现先用刻度尺测出金属丝的长度l；接着用螺旋测微器测量金属丝直径d，其刻度位置如图(a)所示；再用伏安法测出金属丝两端的电压U和通过金属丝的电流I，计算出它的电阻；最后根据电阻定律计算出该金属材料的电阻率。
（1）从图(a)中读出金属丝的直径d为____mm；

（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源E：电动势约4.5 V．内阻很小；
电流表A1：量程0～0.6 A，内阻为0.125Ω；
电流表A2：量程0-3.0 A，内阻为0.025 Ω；
电压表V1：量程0-3 V，内阻约为3 kΩ；
电压表V2：量程0-l5 V，内阻约为15 kΩ；
滑动变阻器R1：最大阻值10 Ω，允许通过的最大电流为0.2 A；
滑动变阻器R2：最大阻值20 Ω，允许通过的最大电流为1.0 A；
开关、导线等。
要求有较高的测量精度，并能测得多组数据。在可供选择的器材中，应该选用的电流表是____，应选用的电压表是____，应该选用的滑动变阻器是___；
（3）根据所选的器材，在图(b)的虚线框中画出实验电路图；
（4）写出用测得的物理量表示的计算电阻率的表达式（用字母表示）：ρ=____。

参考答案：（1）0.500
（2）A1，V1，R2
（3）
（4）

本题解析：

本题难度：困难

4、选择题  （多选题）关于多用表欧姆档的使用，下列叙述中哪些是正确的（ ? ）
A．若红、黑表笔插错插孔，则不影响测量结果
B．若待测电阻不跟别的元件断开，则其测量值一定偏大
C．测量标有“6V，0.3A”字样的完好小灯泡的电阻，其测量值一定小于20Ω
D．测量电阻时若倍率选“×1”，这时指针恰指在200Ω和300Ω的正中间，则其电阻测量值等于250Ω

参考答案：AC

本题解析：

本题难度：一般

5、选择题  如图，质量相同的带电粒子P、Q以相同的速度沿垂直于电场方向射入匀强电场中，P从平行板间正中央射入，Q从下极板边缘处射入，它们都打到上极板同一点，不计粒子重力（　　）
A．它们运动的时间相同
B．它们运动的加速度不相等
C．它们所带的电荷量相同
D．电场力对它们做负功
