1、填空题  下图所示电路中，R1=12Ω，R2=6Ω，滑动变阻器R3上标有“20Ω 2A”字样，理想电压表的量程有0-3V和0-15V两挡，理想电流表的最程有0～0.6A和0-3A两档。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P到另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为_________A，该电源的电动势为_________V。

参考答案：0.15，7.5

本题解析：

本题难度：一般

2、计算题   若加在某定值电阻两端的电压变为原来的3/5时，导体中的电流减小了0.4 A.如果所加电压变为原来的2倍，则导体中的电流多大?

参考答案：2.0A

本题解析：
试题分析: 由欧姆定律：由?得?A
又，所以A

本题难度：简单

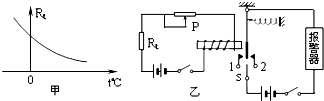

3、简答题  热敏传感器主要是应用了半导体材料制成的热敏电阻，热敏电阻阻值随温度变化的图线如图甲所示，图乙是由热敏电阻Rt作为传感器制作的简单自动报警器线路图．则
（1）为了在温度过高时使报警器铃响，S应接在______（填1或2）．
（2）若使报警器的启动温度提高些，应将滑动变阻器滑片P点向______移动（填左或右）．
（3）如果在达到报警温度时，无论如何调节滑动变阻器滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路实际不能工作的原因可能是______．

参考答案：（1）温度升高电阻变小、电流变大、磁性变强、开关接触1点；S接1端使电路导通，报警器报警，所以S该接1端．?
?（2）P往左移电阻变大，在温度更高时Rt更小时才能有足够大电流，使磁铁有足够大引力吸引开关，所以往左移．?
?（3）可能是乙图中左边电源电压太低或者线圈的匝数太少，即使电压全加在热敏电阻上，电流强度都不足以使电磁铁把开关吸引过来；或者弹簧的劲度系数太大电磁铁吸不动等．
故答案为：（1）1（2）左（3）电源电压太低或者线圈的匝数太少或者弹簧的劲度系数太大等

本题解析：

本题难度：一般

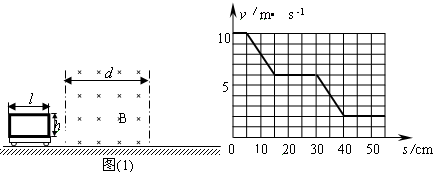

4、简答题  在质量为M=1kg的小车上，竖直固定着一个质量为m=0.2kg，高h=0.05m、总电阻R=100Ω、n=100匝矩形线圈，且小车与线圈的水平长度l相同．现线圈和小车一起在光滑的水平面上运动，速度为v1=10m/s，随后穿过与线圈平面垂直，磁感应强度B=1.0T的水平有界匀强磁场，方向垂直纸面向里，如图（1）所示．已知小车运动（包括线圈）的速度v随车的位移s变化的v-s图象如图（2）所示．求：
（1）小车的水平长度l和磁场的宽度d
（2）小车的位移s=10cm时线圈中的电流大小I以及此时小车的加速度a
（3）在线圈进入磁场的过程中通过线圈某一截面的电量q
（4）线圈和小车通过磁场的过程中线圈电阻的发热量Q

参考答案：（1）由图可知，从s=5cm开始，线圈进入磁场，线圈中有感应电流，受安培力作用，小车做减速运动，速度v随位移s减小，当s=15cm时，线圈完全进入磁场，线圈中感应电流消失，小车做匀速运动．因此小车的水平长度l=10cm．
当s=30cm时，线圈开始离开磁场，则d=（30-5）cm=25cm
（2）当s=10cm时，由图象中可知线圈右边切割磁感线的速度v2=8m/s
由闭合电路欧姆定律得线圈中的电流I=ER=nBhv2R?
解得：I=100×1×0.05×8100A=0.4A
此时 线圈所受安培力F=πBIh=100×1×0.4×0.05N=2N?
小车的加速度 a=F(M+m)=21.2m/s2=1.67m/s2?
（3）q=△ΦR=nBh△sR?
解得：q=100×1×0.05×0.1100C=5×10-3C?
（4）由图象可知，线圈左边离开磁场时，小车的速度为v3=2m/s．
线圈进入磁场和离开磁场时，克服安培力做功，线圈的动能减少，转化成电能消耗在线圈上产生电热．
? Q=12（M+m）（v?21-v?23）?
解得线圈电阻发热量Q=57.6J?
答：
（1）小车的水平长度l为10cm，磁场的宽度d为25cm．
（2）小车的位移s=10cm时线圈中的电流大小I为0.4A，此时小车的加速度a为1.67m/s2．
（3）在线圈进入磁场的过程中通过线圈某一截面的电量q为100×1×0.05×0.1100C．
（4）线圈和小车通过磁场的过程中线圈电阻的发热量Q为57.6J．

本题解析：

本题难度：一般

5、选择题  如图所示的电路中，滑动变阻器的滑片P从a滑向b的过程中，3只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列各值可能出现的是（?）

A．ΔＵ１＝3Ｖ、ΔＵ２＝2Ｖ、ΔＵ３＝1Ｖ
B．ΔＵ１＝1Ｖ、ΔＵ２＝3Ｖ、ΔＵ３＝2Ｖ
C．ΔＵ１＝0．5Ｖ、ΔＵ２＝1Ｖ、ΔＵ３＝1．5Ｖ
D．ΔＵ１＝0．2Ｖ、ΔＵ２＝1Ｖ、ΔＵ３＝0．8Ｖ

参考答案：BD

本题解析：滑动变阻器的滑片P从a滑向b的过程中，连入电路中的阻值逐渐减小，故外电路总电阻减小，所以路端电压减小即电压表V1示数减小；由总电阻减小知干路总电流增大，流过灯泡电流增大，所以灯泡电压增大即电压表V3示数变大，又因为，所以电压表V2示数减小，且，所以B、D正确．

本题难度：简单
