1、实验题  在实验室测量两个直流电源的电动势和内电阻．电源甲的电动势大约为4.5V，内阻大约为1.5Ω；电源乙的电动势大约为1.5V，内阻大约为1Ω．由于实验室条件有限，除了导线、开关外，实验室还能提供如下器材：

A．量程为3V的电压表V
B．量程为0.6A的电流表
C．量程为3A的电流表
D．阻值为4.0Ω的定值电阻
E．阻值为100Ω的定值电阻
F．最大阻值为10Ω的滑动变阻器
G．最大阻值为100Ω的滑动变阻器

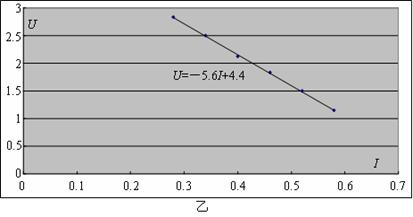

（1）选择电压表、电流表、定值电阻、滑动变阻器等器材，采用如图甲所示电路测量电源甲的电动势和内电阻．①在数据处理过程中，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，经过计算机拟合得到如图乙所示的图象，U和I的单位分别为V和A，拟合公式为．则电源甲的电动势E=    V；内阻r=   Ω（保留两位有效数字）．

②根据上述实验结果，请你判断，在实验中定值电阻选择的是   （填D或者E）；
电流表选择的是     （填B或者C）；滑动变阻器选择的是       （填F或者G）．
（2）为了简便快捷地测量电源乙的电动势和内电阻，选择电压表、定值电阻等器材，采用如图丙所示电路．

①定值电阻应该选择     （填D或者E）．
②实验中，首先将闭合，断开，电压表示数为1.48V．然后将、均闭合，电压表示数为1.23V．则电源乙电动势E=      V；内阻r=    Ω（小数点后保留两位小数）．

参考答案：（1）①4.4，1.3；②D，B，F；（2）①D；②1.48；0.81

本题解析：：（1）①测电动势是1.5V，内阻为1Ω的电源电动势与内阻实验时，短路电流为1.5A，如果用量程为3A电流表，则读数误差太大，因此电流表应选B；电流表选B，测电动势为4.5V电源电动势与内阻实验时，电路最小电阻为，考虑电源内阻、滑动变阻器电阻，因此定值电阻应选D；为方便实验操作，滑动变阻器应选F．
②由表达式可知，电源电动势为：，内阻为：r；
（2）①用图丙所示电路测电动势与内阻，定值电阻适当小一点，实验误差小，因此定值电阻应该选择D．
②由电路图可知，K1闭合，K2断开，电压表示数为电源电动势，电压表示数为1.48V，则电源乙电动势为：；K1、K2均闭合，电压表示数为1.23V，电压表测路端电压，此时电路电流为：，电源内阻为：
考点：考查了测定电源的电动势和内阻．

本题难度：困难

2、选择题电场中有a、b两点，a点电势为4 V，若把电量为2×10-8 C的负电荷，从a移到b的过程中，电场力做正功4×10-8 J，则
A.a、b两点中，a点电势较高．
B.b点电势是2 V
C.b点电势是-2 V
D.b点电势是6 V

参考答案：D

本题解析：

本题难度：一般

3、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。

①若电压表的读数为，则I＝
②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为    mA ，电动势为       V。
③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为       mW（计算结果保留两位有效数字）。
