1、实验题  某同学利用实验室提供的器材探究金属丝的电阻与长度的关系，他截取了一段镍铬合金丝，拉直后固定在绝缘的米尺上，并在合金丝上夹上一个小金属夹，金属夹可在合金丝上移动．所用的器材还有：电池组（电动势3V，内阻很小），电流表（内阻约为0.5?），多用电表，螺旋测微器，米尺，开关，导线若干．
①用螺旋测微器测量合金丝的直径，示数如图(a)所示，合金丝的直径是_______mm；
②选择多用电表的“?1”挡测量金属丝的电阻，示数如图(b)所示，可知该段合金丝的电阻约为_______?．


③实验中使用多用电表测量电压，请将图(c)中的多用电表（内阻约为几千欧姆）正确接入电路中；开关闭合前，应将滑动变阻器的滑片移至_____端（填“左”或“右”）；若某次用直流2.5V挡测量时，示数如图(b)所示，则读数为______V．
④实验时通过改变金属夹的位置，分别测出7组与长度L对应的电压U和电流表的示数I，利用计算出不同L对应的电阻值R，并据此绘出了图(d)的关系图线，其斜率为_________? m－1（保留两位有效数字），它与合金丝横截面积的乘积代表的物理量是__________________．

图c

图d

参考答案：① 0.397~0-399 ②? 8③左、1.62~1.64 ④7.5~8.5 、电阻率

本题解析：

①螺旋测微器的读数为：?
②?电阻为?
③为了保护电路，滑动变阻器应连在最大电阻处，即左端 、 该电表的分度盘为2分度，所以读数为 1.62~1.64?
④?其斜率为7.5~8.5 ,根据可得乘积表示电阻率?
点评：做本题的关键是理解实验原理，特别是读数问题，螺旋测微器的游标上的读数需要估读，在读电流表电压表时，首先需要弄清楚分度值

本题难度：一般

2、实验题  （4分）有一内阻未知（约20 kΩ~ 60kΩ）、量程（0~ 10V）的直流电压表。
①某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率“×1K”档，先将红、黑表笔短接调零后，选用下图中?方式连接（填“A”或“B”）。

②在实验中，欧姆表和电压表的示数如下图所示，则可计算出欧姆表中电池的电动势为?V。
?

参考答案：A； 8.75

本题解析：①电流从红表笔流入，黑表笔流出，故A方式正确；
②欧姆表读数=表盘读数×倍率=40×1K=40KΩ；
电压表读数为：5V；
欧姆表内电阻等于中值电阻，为；
根据闭合电路欧姆定律，有：；

本题难度：简单

3、实验题  在测定金属的电阻率的实验中，用螺旋测微器测量金属导线直径d，如右图所示，则d=____________mm。

参考答案：0.959——0.961 mm

本题解析：本题考查螺旋测微器的读法。由图可知其示数为0.959——0.961 mm之间的任意数均可。

本题难度：简单

4、简答题  欲探究一小段均匀金属棒的电阻与该金属丝的长度、横截面积的关系．

（1）先用游标卡尺测量金属丝长度（如图1），示数为______cm．用螺旋测微器测量金属丝直径（如图2），示数为______mm．
（2）再使用万用电表粗测其电阻．操作正确的是______
A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零
B．红表笔插入“+”接线孔，它接的是表内电池的正极
C．用“×10”档测量时，表针偏转过大，可改换“×1”档并重新调零
D．表针偏角越大，对同一量程来说，所测的电阻越小
（3）若选择的是“×1”档，正确操作万用表示数如图3，金属棒电阻大约是______．
（4）用伏安法测定该金属棒的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～1750Ω，额定电流0.3A）
H．电键、导线
①上述器材中应选用的是______（填写各器材的字母序号）．
②实验电路应采用电流表______接法（填“内”或“外”）．
③设实验中，电流表、电压表的某组示数如图4所示，图示中I=______A，U=______V．
④为使通过待测金属导线的电流强度能在0～0.5A范围内改变，请按要求在方框内（图5）画出测量待测金属导线的电阻Rx的原理电路图，然后根据你设计的原理电路将图6中给定的器材连成实验电路．

参考答案：（1）游标卡尺的固定刻度读数为104mm，游标读数为0.05×1mm=0.05mm，所以最终读数为104+0.05=104.05mm=10.405cm．
螺旋测微器的固定刻度读数为6mm，可动刻度读数为0.01×7.5mm=0.075mm，所以最终读数为6.075mm．
故答案为：10.405cm；6.075mm．
（2）A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电阻为零，即测量前先进行欧姆调零，A错误；
B．红表笔插入“+”接线孔，它接的是表内电池的负极，故B错误；
C．用“×10”档测量时，表针偏转过大，说明被测阻值较小，应换较小档，即可改换“×1”档并重新调零，C正确；
D．电阻的零刻度在表盘的右端，表针偏角越大，对同一量程来说，所测的电阻越小，D正确；
故选：CD；
（3）欧姆表的读数等于示数乘以倍率，即6×1=6Ω；
故答案为：6Ω；
（4）①用伏安法测定该金属棒的电阻，电源电动势为3V，故电压表选择3V量程D即可；
被测电阻约6欧，则电路中的最大电流为：36=0.5A，故电流表选C即可；
要求测量结果尽量准确，滑动变阻器采用分压接法，为了方便调节选择小电阻，F；
故需选择的器材是：ACDFH；
②被测电阻只有几欧，属于小电阻，采用电流表外接；
③电流表、电压表的某组示数如图4所示，I=0.48A，U=2.3V；
④电流表外接，滑动变阻器分压接法，故电路图如下：

故答案为：ACDFH；外；0.48，2.3；如图．

本题解析：

本题难度：简单

5、实验题  （1）图一中螺旋测微器读数为__________mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm。

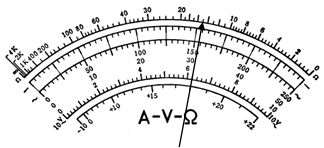

（2）如图10是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_______mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

参考答案：
（1）1.996～1.998 （2分）? 1.098或1.094(2分)
（2）30.7～30.9（2分）? 1.5×103（2分）

本题解析：（1）螺旋测微器读数：1.5mm+0.01mm×49.6（49.6～49.8）=1.996(1.996～1.998)mm;游标卡尺读数：10mm+0.02mm×47(或49)=10.94（或10.98）mm=1.094(或1.098)cm;
（2）当选用量程为50mA的电流档测量电流，每小格代表1.0mA，所以读数为30.7～30.9 mA；欧姆表的读数为：15×100Ω=1.5×103Ω。

本题难度：一般
