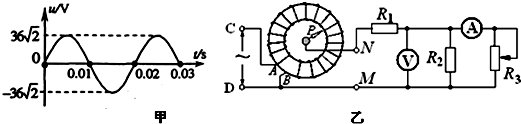

高中物理知识点复习《变压器原理》试题强化练习（2017年最新版）(六) 2017-08-09 08:53:16 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  调压变压器就是一种自耦变压器，它的构造如图乙所示．线圈AB绕在一个圆环形的铁芯上，CD之间输入交变电压，转动滑动触头P就可以调节输出电压．图乙中两电表均为理想交流电表，R1、R2为定值电阻，R3为滑动变阻器．现在CD两端输入图甲所示正弦式交流电，变压器视为理想变压器，那么（　　） A．由甲图可知CD两端输入交流电压u的表达式为u=36 2 sin(100t)(V) B．当动触头P逆时针转动时，MN之间输出交流电压的频率变大 C．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大 D．当滑动变阻器滑动触头向下滑动时，电阻R2消耗的电功率变小 参考答案：A、由甲可知，交流电电压最大值为36 本题解析： 本题难度：一般 2、选择题  某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是（　　） A．变压器输出电压的最大值为36 2 V B．原、副线圈中电流之比为55：9 C．变压器输入、输出功率之比为55：9 D．变压器输入电压有效值为220V，频率为50Hz 参考答案：A、原线圈有效值为220V，电压比等于匝数之比，副线圈电压有效值为36V，所以最大值为36 本题解析： 本题难度：简单 3、选择题  如图所示，理想变压器的原线圈匝数为?n1=1000匝，副线圈匝数?n2=200匝，交变电源的电动势 e=311sin314t（V），接在a、b两点．电阻R=88Ω，接在副线圈c、d两点，电流表和电压表对电路的影响忽略不计，下列结论正确的是（　　） A．电流表A1的示数为0.10A B．电压表V1的示数为311V C．电流表A2的示数为0.75A D．电压表V2的示数为62.2V

参考答案：由题意可知：U1=Em

本题解析：

本题难度：一般

4、选择题  如图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，R为热敏电阻（温度升高时其电阻减小），RO为定值电阻。当原线圈接如图乙所示的正弦交流电时，下列说法正确的是

A．电压表V2的示数为9V
B．原线圈两端电压的瞬时值表达式为（V）
C．R处温度降低时，电流表的示数变小，电压表V2的示数变小
D．R处温度降低时，变压器原线圈的输入功率增大

参考答案：A

本题解析：根据曲线可知，最大值为，有效值为36V，周期0.02s。因此经过变压器之后，输出电压为9V即A对。题意中为乙图电压，所以B错。若R处温度降低时，则电阻变大，因此电流变电流应该变小，但变压器输出电压不变，所以C错。根据P=UI可知，输出功率变小，所以D错
点评：本题考查了变压器这一类问题常见的分析方法，根据原线圈电压判断输出电压，根据负载计算输出电流从而判断功率变化。

本题难度：一般

5、选择题  如图（1）所示，理想变压器原、副线圈的匝数比为20 : 1，Rl=10Ω，R2=20Ω，C=100μF。已知电阻R1两端的正弦交流电压如图（2）所示，则

[? ]
A．原线圈输入电压的最大值为400V
B．交流电的频率为100Hz
C．电容器C所带电量恒值为2×10-3C
D．电阻R2消耗的电功率为20W

参考答案：AD

本题解析：

本题难度：一般
