2、简答题  如图所示，甲、乙两池电极材料都是铁棒和碳棒，请回答下列问题：
（1）若两池中均为CuSO4溶液，反应一段时间后：
①有红色物质析出的是甲池中的______棒，乙池中的______棒．
②乙池中阳极的电极反应式是______．
（2）若两池中均为饱和NaCl溶液：
①写出乙池中总反应的离子方程式______．
②甲池中碳极上电极反应式是______，乙池碳极上电极反应属于______（填“氧化反应”或“还原反应”）．
③若乙池转移0.02mol?e-后停止实验，池中溶液体积是200mL，则溶液混合均匀后的所得NaOH溶液的物质的量浓度为______．

3、选择题  下列关于锌、铜和稀硫酸构成的原电池的说法中，正确的是（?）
A．锌是负极、铜是正极
B．电子从铜片经导线流向锌片
C．负极的反应式为2H＋＋2e－=H2↑
D．反应一段时间后，溶液的pH升高

4、填空题  某原电池中，电解质溶液为KOH(aq)，分别向负极通入C2H4或Al(g)，分别向正极通入O2或Cl2．试完成下列问题：
(1)当分别通入C2H4和O2时：　①正极反应：___________；　②负极反应：__________；
③电池总反应：________________________；
④溶液pH的变化：__________(填“增大”“减小”或“不变”，下同)．
(2)当分别通入Al(g)和Cl2时：
①正极反应：_______________；　②负极反应：_______________；
③电池总反应：_______________；　④溶液pH的变化：_______________．

5、填空题  （10分）有A、B、C、D四种短周期元素，其原子序数依次增大。A、B可形成A2B和A2B2两种化合物，B、C同主族且可形成CB2和CB3两种化合物。回答下列问题。
(1) A2B2的电子式为____________。
(2)CB2通入A2B2溶液中可被氧化为W，用W的溶液(体积为1 L，假设变化前后溶液体积变化忽略不计)组装成原电池(如图所示)。

在b电极上发生的反应可表示为：PbO2＋4H＋＋SO＋2e－＝PbSO4＋2H2O，则在a电极上发生的反应可表示为_________________。

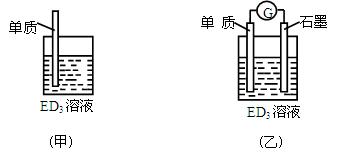

(3)金属元素E是中学化学常见元素，位于元素周期表的第四周期。该元素可与D形成ED2和ED3两种化合物。将E的单质浸入ED3溶液中(如下图甲所示)，溶液由黄色逐渐变为浅绿色，该反应的离子方程式为____________________________________。
?
(4)依据(3)中的反应，可用单质E和石墨为电极设计一个原电池，则在该原电池工作时，石墨一极发生的反应可以表示为______________________________。比较甲、乙两图，说明石墨除形成闭合回路外所起的作用是___________________________________。
