2、填空题  按要求对下图中两极进行必要的连接并填空

（1）在A图中，使铜片上冒H2气泡。请加以必要连接____________________，则连接后的装置叫____________。电极反应式：锌板： _______________；铜板： ___________
（2）在B图中，（a和b均为惰性电极）使a极析出铜，请加以必要的连接后，该装置叫______________。电极反应式，a极：_________________；b极：________________。在经过一段时间后，停止反应并搅均溶液，溶液的pH____________（升高、降低、不变），加入一定量的_______________后，溶液能恢复至与电解前完全一致。

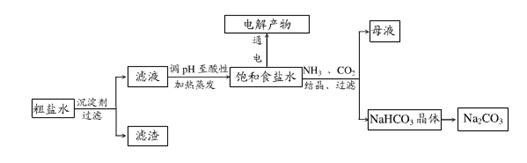

3、填空题  以食盐为原料进行生产并综合利用的某些过程如下图所示。

（1）除去粗盐中的Ca2+、Mg2+和SO42-离子，加入下列沉淀剂的顺序是（填序号）_____。
A．Na2CO3          B．NaOH          C．BaCl2
（2）将滤液的pH调至酸性除去的离子是________。
（3）下图表示电解饱和NaCl溶液的装置，X、Y是石墨棒。实验开始时，在两边同时各滴入几滴酚酞溶液，请回答以下问题：X极上的电极反应式是________，在X极附近观察到的现象是________，电解NaCl溶液的离子方程式是_________。

（4）若向分离出NaHCO3晶体后的母液中加入过量生石灰，则可获得一种可以循环使用的气体，其化学式是________。

4、填空题  （17分）铜在工农业生产中有着广泛的用途。
（1）配制CuSO4溶液时需加入少量稀H2SO4，其原因是          （只写离子方程式）。
（2）某同学利用制得的CuSO4溶液，进行以下实验探究。

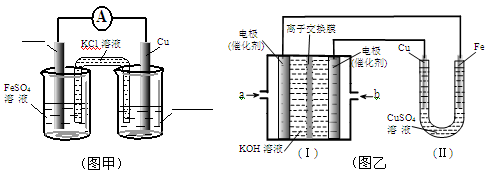

①图甲是根据反应Fe+CuSO4=Cu+FeSO4设计成铁铜原电池，请图甲中的横线上完成标注。

②图乙中，I是甲烷燃料电池的示意图，该同学想在II中实现铁上镀铜，则应在a处通入       (填“CH4”或“O2”)，b处电极上发生的电极反应式为         ==4OH-；
若把II中电极均换为惰性电极，电解液换为含有0.1molNaCl溶液400mL，当阳极产生的气体为448mL(标准状况下)时，溶液的pH=     （假设溶液体积变化忽略不计)。
（3）电池生产工业废水中常含有毒的Cu2+等重金属离子，常用FeS等难溶物质作为沉淀剂除去[室温下Ksp(FeS)＝6.3×10－18mol2·L－2，Ksp(CuS)＝1.3×10－36mol2·L－2]。请结合离子方程式说明上述除杂的原理：当把FeS加入工业废水中后，直至FeS全部转化为CuS沉淀，从而除去溶液中Cu2+。

5、选择题  如图所示的装置，C、D、E、F、X、Y都是惰性电极。将电源接通后，装置（丁）中Y极附近红褐色变深，则以下说法正确的是

A．电源B端是正极
B．（甲）装置的C、D电极均有单质生成，且其物质的量之比为2:1
C．欲用（丙）装置给铜镀银，H应该是银，电镀液是硝酸银溶液
D．若向（乙）中滴入酚酞溶液，在F极附近先出现红色
