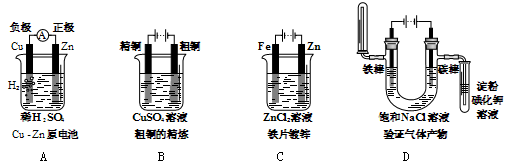

选择题  下列有关电化学的图示，完全正确的是

选择题  下列有关电化学的图示，完全正确的是

本题答案：D
本题解析：
试题分析：A.是原电池。由于金属活动性Zn>Cu，所以Zn作负极，Cu作正极。在正极上发生还原反应产生氢气，电极判断不对，错误；B.在铜的精炼中，精铜作阴极，粗铜作阳极，含 有Cu2+的盐溶液如CuSO4溶液作电解质溶液，铜的连接不对，错误；C.该装置是电镀，在铁片上镀锌，应该把镀件Fe片作阴极，把Zn片作阳极，含有Zn2+的溶液作电镀溶液，金属片与电源的连接不对，错误；D.电解饱和NaCl溶液，在阳极发生反应：Cl--2e-=Cl2↑，Cl2有氧化性，会把KI中的I-氧化为I2，于淀粉溶液变为蓝色，在阴极发生反应：2H++2e-=H2↑，H2的密度比空气小，用向下排空气的方法收集。由于H+放电，破坏了水的电离平衡，水继续电离，最终当达到平衡时，附近的溶液c(OH-)>c(H+)，溶液显碱性，
考点：考查原电池、电解池的反应原理及应用的知识。

本题所属考点：【电解池原理】
本题难易程度：【一般】
