填空题  氨是重要的化工产品和化工原料。
（1）氨的电子式是                。
（2）已知：

①合成氨的热化学方程式是   。
②降低温度，该反应的化学平衡常数K           ．（填“增大”、“减小’’或“不变”）。

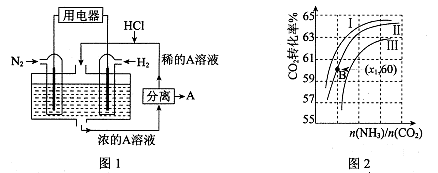

（3）有人设想以N2和H2为反应物，以溶有A的稀盐酸为电解质溶液，可制造出既能提供电能，又能固氮的新型燃料电池，装置如图l所示。
电池正极的电极反应式是                        ，A是              。

（4）用氨合成尿素的反应为2NH3(g)+CO2(g)CO(NH2)2（l）+ H2O(g)。工业生产时，原料气带有水蒸气。图2表示CO2的转化率与氨碳比、水碳比的变化关系。
①曲线I、II、III对应的水碳比最大的是                    。
②测得B点氨的转化率为40%，则x1                   。

填空题  氨是重要的化工产品和化工原料。
（1）氨的电子式是                。
（2）已知：

①合成氨的热化学方程式是   。
②降低温度，该反应的化学平衡常数K           ．（填“增大”、“减小’’或“不变”）。
（3）有人设想以N2和H2为反应物，以溶有A的稀盐酸为电解质溶液，可制造出既能提供电能，又能固氮的新型燃料电池，装置如图l所示。
电池正极的电极反应式是                        ，A是              。

（4）用氨合成尿素的反应为2NH3(g)+CO2(g)CO(NH2)2（l）+ H2O(g)。工业生产时，原料气带有水蒸气。图2表示CO2的转化率与氨碳比、水碳比的变化关系。
①曲线 I、II、III对应的水碳比最大的是                    。
②测得B点氨的转化率为40%，则x1                   。
本题答案：(13分)
（1）
（2）①根据反应的△H=反应物的总键能-生成物的总键能，计算合成氨的△H=946kJ/mol+3×436kJ/mol-3×391×2kJ/mol=-92kJ/mol，所以合成氨的热化学方程式是N2(g)+3H2(g)=2NH3(g)  △H=-92kJ/mol；
②该反应放热，所以降温，平衡正向移动，生成物浓度增大，反应物浓度减小，化学平衡常数将增大；
（3）该电池的本质反应是合成氨反应，所以正极是氮气发生还原反应，电极反应式为N2+8H++6e-=2NH4+；生成的铵根离子与氯化氢结合生成氯化铵，所以A是NH4Cl；
（4）氨碳比一定时，水碳比越大，说明原料气中含二氧化碳越少，二氧化碳的转化率越低，所以二氧化碳转化率最低的即为水碳比最大的，是Ⅲ曲线；B点二氧化碳的转化率是60%，氨气的转化率是40%，设NH3、CO2的起始物质的量分别为n1、n2，则n1×40%/2= n2×60%,解得n1/n2= x1=3。
考点：考查电子式、热化学方程式、电极反应式的书写，平衡移动的判断，化学平衡常数的判断，对图像的分析能力

本题所属考点：【原电池原理】
本题难易程度：【困难】
