填空题  （14分）NH3经一系列反应可以得到HNO3和NH4NO3，如下图所示。

（1）Ⅰ中，NH3和O2在催化剂作用下反应，其化学方程式是_______________________。
（2）Ⅱ中，2NO(g)＋O2(g)2NO2(g)。在其他条件相同时，分别测得NO的平衡转化率在不同压强(p1、p2)下温度变化的曲线(如图)。

①比较p1、p2的大小关系：             。
②随温度升高，该反应平衡常数变化的趋势是         。
（3）Ⅲ中，降低温度，将NO2(g)转化为N2O4(l)，再制备浓硝酸。
①已知：2NO2(g)N2O4(g)ΔH1   2NO2(g)N2O4(l)  ΔH2

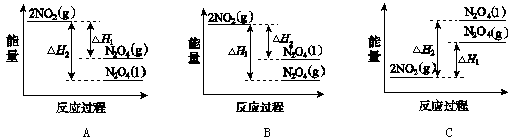

下列能量变化示意图中，正确的是(选填字母)           。

②N2O4与O2、H2O化合的化学方程式是                                      。
（4）Ⅳ中，电解NO制备NH4NO3，其工作原理如图所示。

为使电解产物全部转化为NH4NO3，需补充A。A是         来源:91考试网 91ExAm.org;  ，说明理由：                。

填空题  （14分）NH3经一系列反应可以得到HNO3和NH4NO3，如下图所示。

（1）Ⅰ中，NH3和O2在催化剂作用下反应，其化学方程式是_______________________。
（2）Ⅱ中，2NO(g)＋O2(g)2NO2(g)。在其他条件相同时，分别测得NO的平衡转化率在不同压强(p1、p2)下温度变化的曲线(如图)。

①比较p1、p2的大小关系：             。
②随温度升高，该反应平衡常数变化的趋势是         。
（3）Ⅲ中，降低温度，将NO2(g)转化为N2O4(l)，再制备浓硝酸。
①已知：2NO2(g)N2O4(g)ΔH1   2NO2(g)N2O4(l)  ΔH2
下列能量变化示意图中，正确的是(选填字母)           。

②N2O4与O2、H2O化合的化学方程式是                                      。
（4）Ⅳ中，电解NO制备NH4NO3，其工作原理如图所示。

为使电解产物全部转化为NH4NO3，需补充A。A是   0;        ，说明理由：                。
本题答案：（14分）
（1）4NH3＋5O24NO＋6H2O。
（2）①2NO(g)＋O2(g) 2NO2(g)，该反应是气体体积减小的可逆反应，增大压强，平衡向右移动，NO的平衡转化率升高，所以p1、p2的大小关系为p1＜p2；②升高温度，NO的平衡转化率降低，说明平衡逆向移动，而升高温度，平衡向吸热反应方向移动，则该反应的正向反应是放热反应，对于放热反应，升高温度，化学反应平衡常数减小。
（3）①2NO2(g)N2O4(g)ΔH1和2NO2(g)N2O4(l)ΔH2都是放热反应，反应物的能量高于生成物的能量，C图错误；同一物质气态时的能量高于液体时的能量，A图正确；B图错误；选A。
②N2O4与O2、H2O反应生成硝酸，化合的化学方程式是2N2O4＋O2＋2H2O===4HNO3。
（3）根据电解示意图可知，电解NO制备硝酸铵，阳极反应为：NO-3e-+2H2O=NO3-+4H+，阴极反应为：NO+5e-+6H+=NH4++H2O，从两极反应可看出若要使电子得失守恒，阳极产生的NO3-的量大于阴极产生的NH4+的量，总反应为8NO＋7H2O3NH4NO3＋2HNO3，应补充适量的氨气，则理由为根据反应8NO＋7H2O3NH4NO3＋2HNO3，电解产生的HNO3多。
考点：考查化学反应的书写，影响化学平衡的因素，化学图像的分析及电解的应用。
